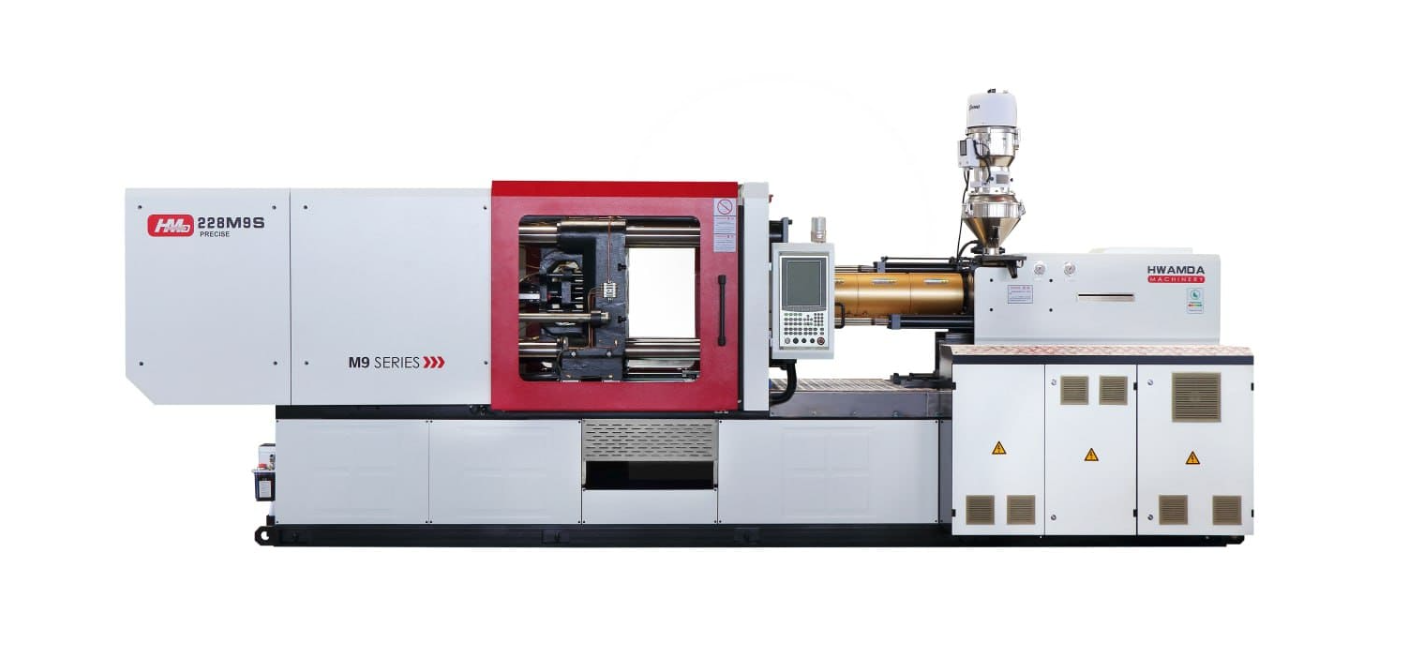

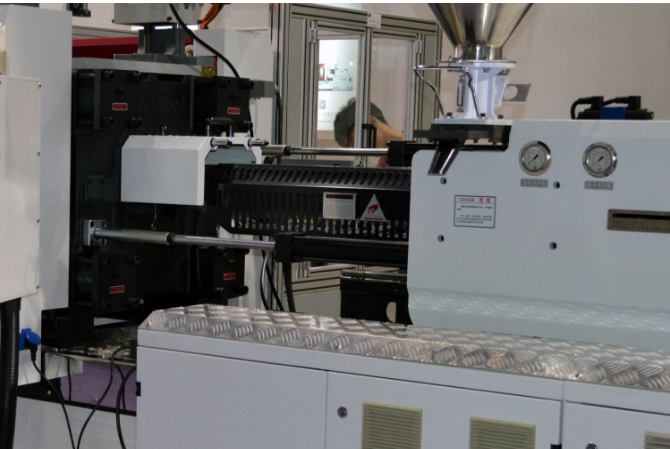

Совершенно новая концепция инжекционно-литьевых машин HWAMDA HMD M9 S (серво) с серводвигателями. Самые современные технологии: высокая скорость впрыска, быстрый отклик и высокий ресурс эксплуатации. Термопластавтоматы представлены линейкой с усилием смыкания от 108 до 370 тонн. Отличительными особенностями данной серии машин являются такие характеристики, как:
- конструктивно усовершенствованный усиленный узел смыкания;
- высокая механическая жесткость рамы машины;
- усовершенствованный узел впрыска для скоростной работы;
- модульная конструкция узла впрыска;
- оптимизированная система контроля и управления.
В сочетании с преимуществами инжекционно-литьевых машин серии М8, машины серии М9 сфокусированы на лучших механических характеристиках жесткости рамы, стабильности работы литьевого цикла и простоте обслуживания. Новый дизайн машин.
Принципиально новое решение применения на одном узле впрыска разных шнековых пар, что позволяет на одной машине работать с разными полимерными материалами. Только качественные комплектующие известных мировых брендов. Система электронного контроля самым современным контроллером австрийской компании KEBA.
- В конструкции узла впрыска применено инновационное решение — ассиметричная установка каретки узла позволяет использовать шнековые пары различного соотношения L/D от 17 до 25. Это означает, что на одной каретке можно использовать и узел впрыска для ПЭТ материала и узел впрыска для термореактопластов
- Многоступенчатая настройка скорости, давления и позиции впрыска, позволяющая производить изделия повышенной сложности. На 10-15% увеличено давление и скорость впрыска по сравнению с серией машин М8.
- Шнек изготовлен из высококачественной легированной стали, обеспечен защитой от коррозии и трения. Высокая точность дозы впрыска расплава.
- Оптимизированный усовершенствованный 5-ти точечный высокоскоростной колено-рычажный механизм с усиленной конструкцией.
- Механическая, электрическая и гидравлическая системы безопасности. Защита пресс-формы.
- Износостойкие направляющие колонны из специальной стали.

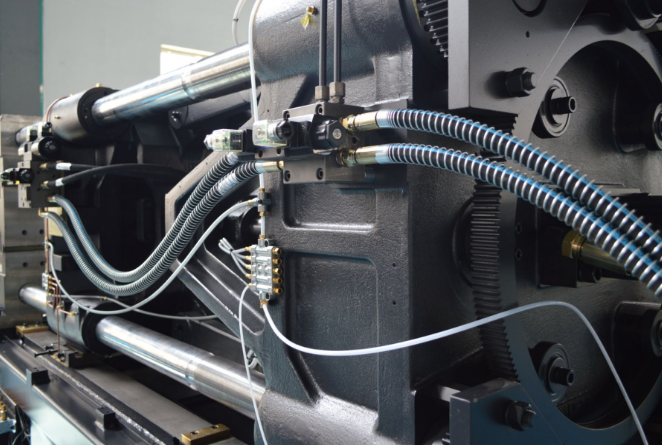

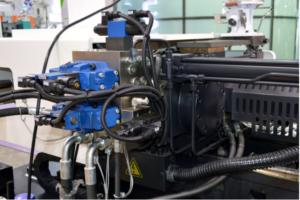

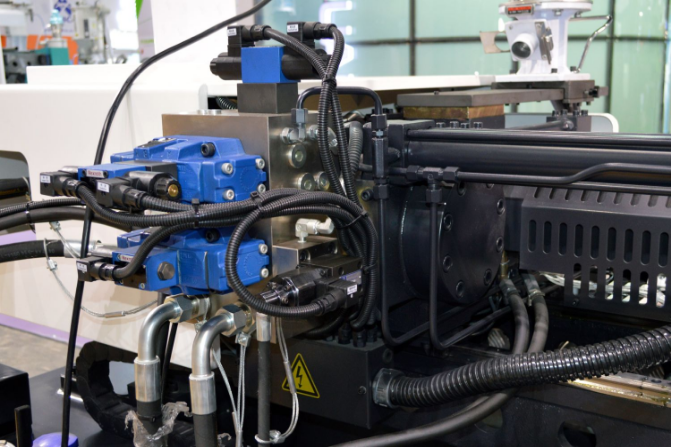

- Автоматическая система смазки движущихся частей узла смыкания.
- Водяной коллектор системы охлаждения. Опционально комплектуется коллектором с расходомерами (ротаметрами) для более точной регулировки потоков охлаждающей системы.
- Синхронный серводвигатель обеспечивает эффективный отклик и необходимую мощность, отличается производительностью при низком энергопотреблении.
- Улучшенное охлаждение гидравлического масла за счет специальной системы расположения теплообменника.
- Инжекционно-литьевые машины данной серии оборудованы качественным масляным фильтром, что позволяет увеличить срок использования масла и гарантировать нормальную работу всей гидравлической системы.
- Низкий уровень шума.

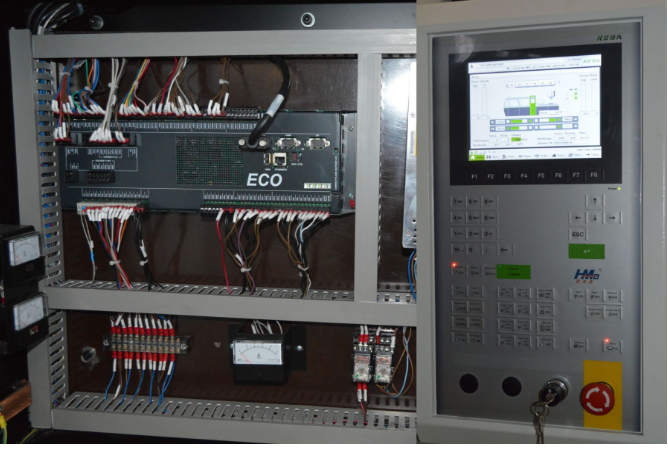

- Современная электронная система управления и контроля литьевой машиной. Язык интерфейса английский и русский. Термопластавтоматы управляются с помощью контроллеров ведущей австрийской компании KEBA.
- Опционально предусмотрена возможность установки программы KePlast EasyNet – электронный мониторинг оборудования и производства, анализ производственного процесса термопластавтомата и пресс-форм, снижение энергозатрат, фиксация качества всех стадий процесса производства, быстрая проверка простоя машин, журнал истории состояния машины (контроль за деятельностью оператора машины).
- Сертифицированное качество и долгий срок службы при использовании в системе комплектующих знаменитых брендов мирового уровня Schneider, ABB, Muller etc.
| Узел | Производитель | Страна изготовления | |
| Серводрайвер
Servo driver | Inovance | China | |
| Серводвигатель
Servo motor | PHASE/Inovance | Italy / China | |
| Гидравлический насос
Internal gear pump | Sunny | USA joint venture | |
| Датчик давления
Pressure transducer | GEFRAN/TRAFIG | Italy/Germany | |
| Гидравлический мотор
Hydraulic Motor | Dandun (высокоскоростной) | Italy joint venture | |
| Программируемый контроллер
PLC Controller | KEBA | Austria | |
| Электромагнитный направленный клапан
Electromagnetic directional valve | Tokimec or Rexroth | Japan or Germany | |
| Воздушный переключатель (клапан)
Air switch | Fuji | Japan | |
| Одно/двухфазные переключатели
Single/double pole switches | ABB | Beijing ABB | |
| Трехфазный автоматический переключатель
Three pole automatic switch | Fuji | Japan | |
| Твердотельное реле
Solid state relay (S.S.R.) | F&C | Taiwan | |
| Электрические разъемы
AC Contacter | T.E/Schneider | France | |
| Потенциометрическая линейка
Position transducer | FORDS/OPKON | USA/Turkey | |
| Датчик давления
Pressure guage | Tecsis | Germany | |
| Аварийный выключатель
Limit switch | T.E/Schneider | France | |
| Фото-сенсор
Photoelectric sensor | Omron | Japan | |
| Гидравлические шланги
High pressure oil pipe | Alfagomma | Italy | |
| Насос системы автоматической смазки
Automatic lubrication pump | Herg | Japan joint venture | |
| Пневматическое запорное сопло
Pneumatic shut—off nozzle | Herzog | Taiwan | |
| Уплотняющие прокладки
Sealing elements | Hallite | Germany | |
Модельный ряд инжекционно-литьевых машин HWAMDA HMD M9 S (серво)
| Параметры | HMD 108 M9-S | |||
| Международный размер | 304/108 | |||
| УЗЕЛ ВПРЫСКА | A | B | C | |
| Теоретический объем впрыска | см3 | 137 | 173 | 213 |
| Фактическая масса впрыска | грамм | 124 | 157 | 194 |
| Скорость впрыска | гр/с | 102 | 129 | 159 |
| Диаметр шнека | мм | 32 | 36 | 40 |
| Давление впрыска | МПа | 222 | 176 | 142 |
| Соотношение L:D | — | 23:1 | 20:1 | 18:1 |
| Ход шнека | мм | 170 | ||
| Скорость вращения шнека | об/мин | 0-255 | ||
| УЗЕЛ СМЫКАНИЯ | ||||
| Усилие смыкания | кН | 1080 | ||
| Ход подвижной плиты | мм | 350 | ||
| Размер плиты | мм×мм | 615х565 | ||
| Расстояние между колоннами | мм×мм | 410х360 | ||
| Максимальное расстояние между плитами | мм | 750 | ||
| Высота формы (Min-Max) | мм | 150-400 | ||
| Ход выталкивателя | мм | 100 | ||
| Усилие выталкивателя | кН | 31 | ||
| ОБЩИЕ ДАННЫЕ | ||||
| Давление системы гидравлики | МПа | 17,5 | ||
| Мощность электродвигателя | кВт | 11,6 | ||
| Мощность нагревателей | кВт | 8 | ||
| Количество температурных зон | шт | 4 | ||
| Объем масляного бака | л | 135 | ||
| Габариты (ДхШхВ) | m×m×m | 4,3х1,4х1,9 | ||
| Вес машины | n | 4 | ||
| Параметры | HMD 138 M9-S | |||
| Международный размер | 554/138 | |||
| УЗЕЛ ВПРЫСКА | A | B | C | |
| Теоретический объем впрыска | см3 | 238 | 291 | 349 |
| Фактическая масса впрыска | грамм | 217 | 265 | 317 |
| Скорость впрыска | гр/с | 100 | 123 | 147 |
| Диаметр шнека | мм | 38 | 42 | 46 |
| Давление впрыска | МПа | 233 | 190 | 158 |
| Соотношение L:D | — | 24:1 | 21,5:1 | 19,5:1 |
| Ход шнека | мм | 210 | ||
| Скорость вращения шнека | об/мин | 0-255 | ||
| УЗЕЛ СМЫКАНИЯ | ||||
| Усилие смыкания | кН | 1380 | ||
| Ход подвижной плиты | мм | 400 | ||
| Размер плиты | мм×мм | 690х640 | ||
| Расстояние между колоннами | мм×мм | 460х410 | ||
| Максимальное расстояние между плитами | мм | 860 | ||
| Высота формы (Min-Max) | мм | 150-460 | ||
| Ход выталкивателя | мм | 140 | ||
| Усилие выталкивателя | кН | 50 | ||
| ОБЩИЕ ДАННЫЕ | ||||
| Давление системы гидравлики | МПа | 17,5 | ||
| Мощность электродвигателя | кВт | 23 | ||
| Мощность нагревателей | кВт | 10,5 | ||
| Количество температурных зон | шт | 4 | ||
| Объем масляного бака | л | 170 | ||
| Габариты (ДхШхВ) | m×m×m | 4,8х1,3х2,0 | ||
| Вес машины | т | 5,5 | ||
| Параметры | HMD 180 M9-S | ||||
| Международный размер | 718/180 | ||||
| УЗЕЛ ВПРЫСКА | A | B | C | D | |
| Теоретический объем впрыска | см3 | 318 | 382 | 451 | 507 |
| Фактическая масса впрыска | грамм | 290 | 348 | 411 | 462 |
| Скорость впрыска | гр/с | 129 | 155 | 183 | 206 |
| Диаметр шнека | мм | 42 | 46 | 50 | 53 |
| Давление впрыска | МПа | 226 | 188 | 159 | 142 |
| Соотношение L:D | мм | 24,5:1 | 22,2:1 | 20,4:1 | 19:1 |
| Ход шнека | мм | 230 | |||
| Скорость вращения шнека | об/мин | 0-240 | |||
| УЗЕЛ СМЫКАНИЯ | |||||
| Усилие смыкания | кН | 1800 | |||
| Ход подвижной плиты | мм | 460 | |||
| Размер плиты | мм×мм | 765х715 | |||
| Расстояние между колоннами | мм×мм | 510х460 | |||
| Максимальное расстояние между плитами | мм | 980 | |||
| Высота формы (Min-Max) | мм | 180-520 | |||
| Ход выталкивателя | мм | 160 | |||
| Усилие выталкивателя | кН | 50 | |||
| ОБЩИЕ ДАННЫЕ | |||||
| Давление системы гидравлики | МПа | 17,5 | |||
| Мощность электродвигателя | кВт | 23 | |||
| Мощность нагревателей | кВт | 12,9 | |||
| Количество температурных зон | шт | 4 | |||
| Объем масляного бака | л | 225 | |||
| Габариты (ДхШхВ) | m×m×m | 5,5х1,5х2,3 | |||
| Вес машины | т | 7,3 | |||
| Параметры | HMD 228 M9-S | ||||
| Международный размер | 1005/228 | ||||
| УЗЕЛ ВПРЫСКА | A | B | C | D | |
| Теоретический объем впрыска | см3 | 457 | 540 | 653 | 777 |
| Фактическая масса впрыска | грамм | 416 | 491 | 594 | 707 |
| Скорость впрыска | гр/с | 170 | 200 | 242 | 289 |
| Диаметр шнека | мм | 46 | 50 | 55 | 60 |
| Давление впрыска | МПа | 220 | 186 | 154 | 130 |
| Соотношение L:D | — | 23,7:1 | 22:1 | 20:1 | 18:1 |
| Ход шнека | мм | 275 | |||
| Скорость вращения шнека | об/мин | 0-235 | |||
| УЗЕЛ СМЫКАНИЯ | |||||
| Усилие смыкания | кН | 2280 | |||
| Ход подвижной плиты | мм | 520 | |||
| Размер плиты | мм×мм | 845х795 | |||
| Расстояние между колоннами | мм×мм | 570х520 | |||
| Максимальное расстояние между плитами | мм | 1120 | |||
| Высота формы (Min-Max) | мм | 220-600 | |||
| Ход выталкивателя | мм | 160 | |||
| Усилие выталкивателя | кН | 77 | |||
| ОБЩИЕ ДАННЫЕ | |||||
| Давление системы гидравлики | МПа | 17,5 | |||
| Мощность электродвигателя | кВт | 28,7 | |||
| Мощность нагревателей | кВт | 15,6 | |||
| Количество температурных зон | шт | 5 | |||
| Объем масляного бака | л | 255 | |||
| Габариты (ДхШхВ) | m×m×m | 6,0х1,6х2,2 | |||
| Вес машины | т | 9,3 | |||
HMD 288 M9-S Параметры
| Параметры | HMD 288 M9-S | ||||
| Международный размер | 1509/288 | ||||
| УЗЕЛ ВПРЫСКА | A | B | C | D | |
| Теоретический объем впрыска | см3 | 712 | 848 | 935 | 1057 |
| Фактическая масса впрыска | грамм | 649 | 771 | 851 | 962 |
| Скорость впрыска | гр/с | 219 | 261 | 288 | 325 |
| Диаметр шнека | мм | 55 | 60 | 63 | 67 |
| Давление впрыска | МПа | 212 | 178 | 161 | 142 |
| Соотношение L:D | мм | 23:1 | 21:1 | 20:1 | 18,6:1 |
| Ход шнека | мм | 300 | |||
| Скорость вращения шнека | об/мин | 0-195 | |||
| УЗЕЛ СМЫКАНИЯ | |||||
| Усилие смыкания | кН | 2880 | |||
| Ход подвижной плиты | мм | 600 | |||
| Размер плиты | мм×мм | 925х895 | |||
| Расстояние между колоннами | мм×мм | 630х600 | |||
| Максимальное расстояние между плитами | мм | 1250 | |||
| Высота формы (Min-Max) | мм | 250-650 | |||
| Ход выталкивателя | мм | 160 | |||
| Усилие выталкивателя | кН | 77 | |||
| ОБЩИЕ ДАННЫЕ | |||||
| Давление системы гидравлики | МПа | 17,5 | |||
| Мощность электродвигателя | кВт | 36,7 | |||
| Мощность нагревателей | кВт | 22,9 | |||
| Количество температурных зон | шт | 6 | |||
| Объем масляного бака | л | 315 | |||
| Габариты (ДхШхВ) | m×m×m | 6,6х1,8х2,4 | |||
| Вес машины | т | 10,9 | |||
| Параметры | HMD 370 M9-S | ||||
| Международный размер | 2674/370 | ||||
| УЗЕЛ ВПРЫСКА | A | B | C | D | |
| Теоретический объем впрыска | см3 | 1194 | 1385 | 1590 | 1809 |
| Фактическая масса впрыска | грамм | 1087 | 1260 | 1447 | 1646 |
| Скорость впрыска | гр/с | 326 | 378 | 434 | 494 |
| Диаметр шнека | мм | 65 | 70 | 75 | 80 |
| Давление впрыска | МПа | 224 | 193 | 168 | 148 |
| Соотношение L:D | — | 23,7:1 | 22:1 | 20,5:1 | 19,1:1 |
| Ход шнека | мм | 360 | |||
| Скорость вращения шнека | об/мин | 0 ~ 152 | |||
| УЗЕЛ СМЫКАНИЯ | |||||
| Усилие смыкания | кН | 3700 | |||
| Ход подвижной плиты | мм | 710 | |||
| Размер плиты | мм×мм | 1055×1005 | |||
| Расстояние между колоннами | мм×мм | 730×680 | |||
| Максимальное расстояние между плитами | мм | 1440 | |||
| Высота формы (Min-Max) | мм | 250 ~ 730 | |||
| Ход выталкивателя | мм | 185 | |||
| Усилие выталкивателя | кН | 111 | |||
| ОБЩИЕ ДАННЫЕ | |||||
| Давление системы гидравлики | МПа | 17,5 | |||
| Мощность электродвигателя | кВт | 62 | |||
| Мощность нагревателей | кВт | 29,9 | |||
| Количество температурных зон | шт | 6 | |||
| Объем масляного бака | л | 505 | |||
| Габариты (ДхШхВ) | m×m×m | 7,4×1,9×2,5 | |||
| Вес машины | т | 14,5 | |||
