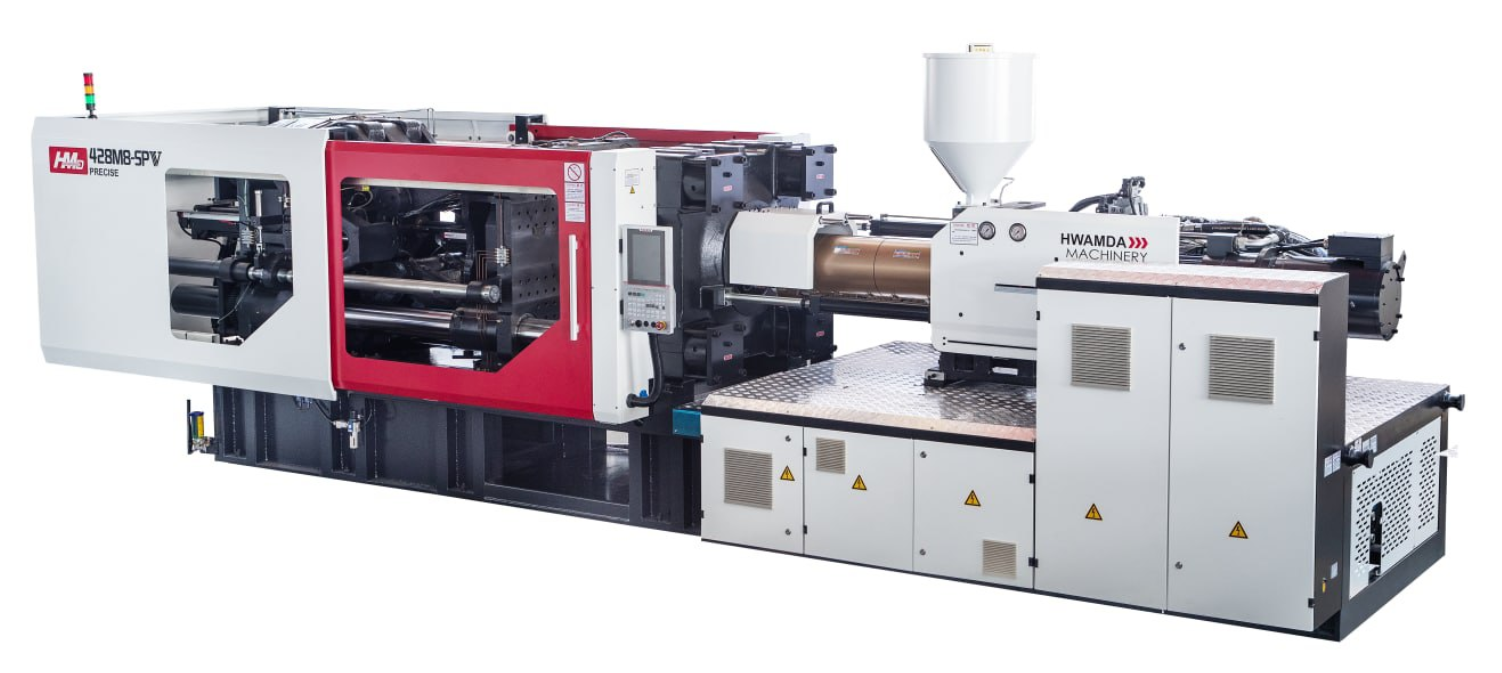

Гидравлические инжекционно-литьевые машины HWAMDA HMD M8-SPV (серво) с серводвигателями относятся к серии специальных высокоскоростных машин и представлены линейкой с усилием смыкания от 218 до 500 тонн. Отличительными особенностями данной серии машин являются такие характеристики, как:
- конструктивно усовершенствованный усиленный узел смыкания;
- автоматическая система смазки движущихся частей узла смыкания;
- усовершенствованный узел впрыска для скоростной работы;
- двойной гидроцилиндр узла впрыска;
- высокоскоростной гидравлический мотор узла впрыска.
К другим преимуществам данной серии машин, необходимо отнести специализированное пневмо запорное сопло узла впрыска, два серводвигателя гидравлической системы, эффективную систему подачи сырья, изолированный корпус материального цилиндра для минимизации потерь эффективного нагрева, высокая точность дозы впрыска.
Примененные конструктивные решения позволяют отливать высококачественные изделия с высокой скоростью. Инжекционно-литьевые машины серии HMD M8-SPV идеально подходят для высокоскоростного тонкостенного литья.

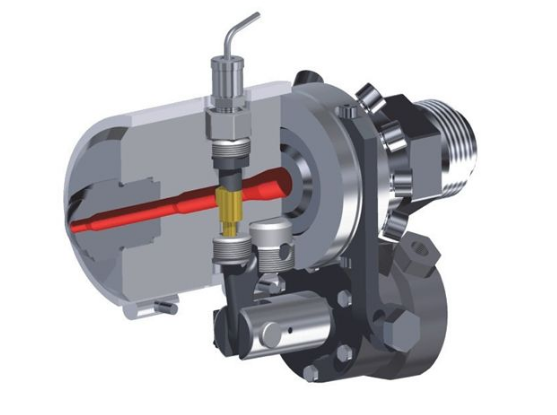

- В конструкции узла впрыска применено инновационное решение — пневмо запорное сопло, позволяющее увеличить скорость впрыска.
- Многоступенчатая настройка скорости, давления и позиции впрыска, позволяющая производить изделия повышенной сложности. Двойной гидроцилиндр узла впрыска.
- Оптимизированная конструкция материального цилиндра с изоляцией корпуса, позволяющая минимизировать потери эффективного нагрева.
- Шнек изготовлен из высококачественной легированной стали, обеспечен защитой от коррозии и трения. Высокая точность дозы впрыска расплава.
- Оптимизированный усовершенствованный 5-ти точечный высокоскоростной колено-рычажный механизм с усиленной конструкцией.
- Механическая, электрическая и гидравлическая системы безопасности. Защита пресс-формы.
- Износостойкие направляющие колонны из специальной стали.

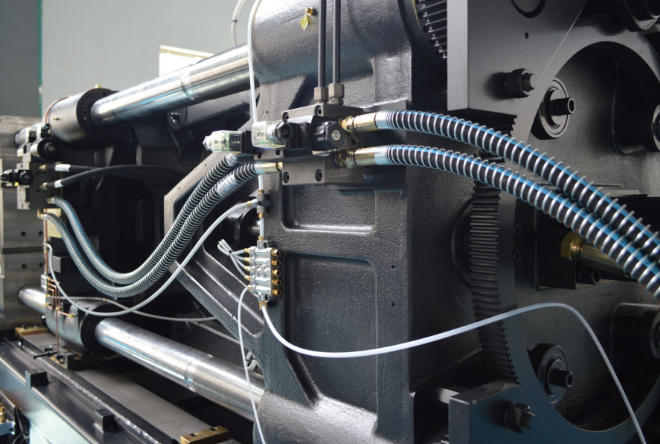

- Автоматическая система смазки движущихся частей узла смыкания.
- Водяной коллектор системы охлаждения. Опционально комплектуется коллектором с расходомерами (ротаметрами) для более точной регулировки потоков охлаждающей системы

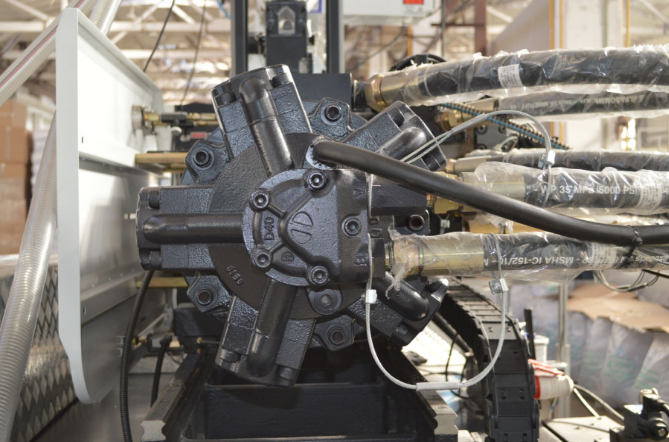

- В данной серии машин одновременно установлены и используются два высококачественных и энергоэффективных серводвигателя, позволяющие увеличить скорость и мощность всей гидравлической системы.
- Улучшенное охлаждение гидравлического масла за счет специальной системы расположения теплообменника.
- Инжекционно-литьевые машины данной серии оборудованы качественным масляным фильтром, что позволяет увеличить срок использования масла и гарантировать нормальную работу всей гидравлической системы.
- Низкий уровень шума.

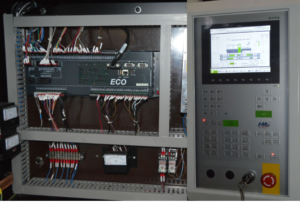

- Современная электронная система управления и контроля литьевой машиной. Язык интерфейса английский и русский. Термопластавтоматы управляются с помощью контроллеров ведущей австрийской компании KEBA.
- Опционально предусмотрена возможность установки программы KePlast EasyNet – электронный мониторинг оборудования и производства, анализ производственного процесса термопластавтомата и пресс-форм, снижение энергозатрат, фиксация качества всех стадий процесса производства, быстрая проверка простоя машин, журнал истории состояния машины (контроль за деятельностью оператора машины).
- KePlast ServiceNet – обеспечение услуги удаленного сервиса из любой точки мира через Интернет
| Узел | Производитель | Страна изготовления | |
| Серводрайвер
Servo driver | Inovance (268-1680T) | China | |
| Серводвигатель
Servo motor | PHASE/Inovance | Italy / China | |
| Гидравлический насос
Internal gear pump | Sunny | USA joint venture | |
| Датчик давления
Pressure transducer | GEFRAN/TRAFIG | Italy/Germany | |
| Гидравлический мотор
Hydraulic Motor | Dandun (высокоскоростной) | Italy joint venture | |
| Программируемый контроллер
PLC Controller | KEBA | Austria | |
| Электромагнитный направленный клапан
Electromagnetic directional valve | Tokimec or Rexroth | Japan or Germany | |
| Воздушный переключатель (клапан)
Air switch | Fuji | Japan | |
| Одно/двухфазные переключатели
Single/double pole switches | ABB | Beijing ABB | |
| Трехфазный автоматический переключатель
Three pole automatic switch | Fuji | Japan | |
| Твердотельное реле
Solid state relay (S.S.R.) | F&C | Taiwan | |
| Электрические разъемы
AC Contacter | T.E/Schneider | France | |
| Потенциометрическая линейка
Position transducer | FORDS/OPKON | USA/Turkey | |
| Датчик давления
Pressure guage | Tecsis | Germany | |
| Аварийный выключатель
Limit switch | T.E/Schneider | France | |
| Фото-сенсор
Photoelectric sensor | Omron | Japan | |
| Гидравлические шланги
High pressure oil pipe | Alfagomma | Italy | |
| Насос системы автоматической смазки
Automatic lubrication pump | Herg | Japan joint venture | |
| Пневматическое запорное сопло
Pneumatic shut—off nozzle | Herzog | Taiwan | |
| Уплотняющие прокладки
Sealing elements | Hallite | Germany | |
Модельный ряд инжекционно-литьевых машины HWAMDA HMD M8-SPV (серво)
| Параметры | HMD 270 M8 SPV | ||
| Международный размер | 938/270 | ||
| УЗЕЛ ВПРЫСКА | A | B | |
| Теоретический объем впрыска | см3 | 530 | 595 |
| Фактическая масса впрыска | грамм | 482 | 541 |
| Скорость впрыска | мм/с | 368 | 368 |
| Диаметр шнека | мм | 50 | 53 |
| Давление впрыска | МПа | 177 | 158 |
| Соотношение L:D | — | 24,5:1 | 23:1 |
| Ход шнека | мм | 270 | |
| Скорость вращения шнека | об/мин | 0-300 | |
| УЗЕЛ СМЫКАНИЯ | |||
| Усилие смыкания | кН | 2700 | |
| Ход подвижной плиты | мм | 560 | |
| Размер плиты | мм×мм | 860х850 | |
| Расстояние между колоннами | мм×мм | 580х570 | |
| Максимальное расстояние между плитами | мм | 1160 | |
| Высота формы (Min-Max) | мм | 220-600 | |
| Ход выталкивателя | мм | 160 | |
| Усилие выталкивателя | кН | 77 | |
| ОБЩИЕ ДАННЫЕ | |||
| Давление системы гидравлики | МПа | 17,5 | |
| Мощность электродвигателя | кВт | 37+37 | |
| Мощность нагревателей | кВт | 22,5 | |
| Количество температурных зон | шт | 6 | |
| Объем масляного бака | л | 380 | |
| Габариты (ДхШхВ) | m×m×m | 6,2×1,7×2,4 | |
| Вес машины | т | 10 | |
| Параметры | HMD 308 M8 SPV | ||
| Международный размер | 938/308 | ||
| УЗЕЛ ВПРЫСКА | A | B | |
| Теоретический объем впрыска | см3 | 530 | 595 |
| Фактическая масса впрыска | грамм | 482 | 541 |
| Скорость впрыска | мм/с | 368 | 368 |
| Диаметр шнека | мм | 50 | 53 |
| Давление впрыска | МПа | 177 | 158 |
| Соотношение L:D | — | 24,5:1 | 23:1 |
| Ход шнека | мм | 270 | |
| Скорость вращения шнека | об/мин | 0-300 | |
| УЗЕЛ СМЫКАНИЯ | |||
| Усилие смыкания | кН | 3080 | |
| Ход подвижной плиты | мм | 600 | |
| Размер плиты | мм×мм | 960х930 | |
| Расстояние между колоннами | мм×мм | 615х585 | |
| Максимальное расстояние между плитами | мм | 1250 | |
| Высота формы (Min-Max) | мм | 250-650 | |
| Ход выталкивателя | мм | 100 | |
| Усилие выталкивателя | кН | 77 | |
| ОБЩИЕ ДАННЫЕ | |||
| Давление системы гидравлики | МПа | 17,5 | |
| Мощность электродвигателя | кВт | 37+37 | |
| Мощность нагревателей | кВт | 22,5 | |
| Количество температурных зон | шт | 6 | |
| Объем масляного бака | л | 370 | |
| Габариты (ДхШхВ) | m×m×m | 6,3×1,8×2,4 | |
| Вес машины | т | 12 | |
| Параметры | HMD 328 M8 SPV | ||
| Международный размер | 938/328 | ||
| УЗЕЛ ВПРЫСКА | A | B | |
| Теоретический объем впрыска | см3 | 530 | 595 |
| Фактическая масса впрыска | грамм | 482 | 541 |
| Скорость впрыска | мм/с | 460 | 460 |
| Диаметр шнека | мм | 50 | 53 |
| Давление впрыска | МПа | 177 | 158 |
| Соотношение L:D | — | 24,5:1 | 23:1 |
| Ход шнека | мм | 270 | |
| Скорость вращения шнека | об/мин | 0-300 | |
| УЗЕЛ СМЫКАНИЯ | |||
| Усилие смыкания | кН | 3280 | |
| Ход подвижной плиты | мм | 600 | |
| Размер плиты | мм×мм | 955х955 | |
| Расстояние между колоннами | мм×мм | 630х630 | |
| Максимальное расстояние между плитами | мм | 1250 | |
| Высота формы (Min-Max) | мм | 250-650 | |
| Ход выталкивателя | мм | 100 | |
| Усилие выталкивателя | кН | 77 | |
| ОБЩИЕ ДАННЫЕ | |||
| Давление системы гидравлики | МПа | 17,5 | |
| Мощность электродвигателя | кВт | 45+45 | |
| Мощность нагревателей | кВт | 22,5 | |
| Количество температурных зон | шт | 6 | |
| Объем масляного бака | л | 380 | |
| Габариты (ДхШхВ) | m×m×m | 6,3×1,8×2,4 | |
| Вес машины | n | 13,5 | |
| Параметры | HMD 368 M8 SPV | ||
| Международный размер | 865/368 | ||
| УЗЕЛ ВПРЫСКА | A | B | |
| Теоретический объем впрыска | см3 | 475 | 510 |
| Фактическая масса впрыска | грамм | 432 | 465 |
| Скорость впрыска | мм/с | 400 | 400 |
| Диаметр шнека | мм | 55 | 57 |
| Давление впрыска | МПа | 182 | 169 |
| Соотношение L:D | — | 25,3:1 | 24,4:1 |
| Ход шнека | мм | 200 | |
| Скорость вращения шнека | об/мин | 0-300 | |
| УЗЕЛ СМЫКАНИЯ | |||
| Усилие смыкания | кН | 3680 | |
| Ход подвижной плиты | мм | 640 | |
| Размер плиты | мм | 1030×1000 | |
| Расстояние между колоннами | мм×мм | 670х640 | |
| Максимальное расстояние между плитами | мм×мм | 1310 | |
| Высота формы (Min-Max) | мм | 270-670 | |
| Ход выталкивателя | мм | 100 | |
| Усилие выталкивателя | кН | 77 | |
| ОБЩИЕ ДАННЫЕ | |||
| Давление системы гидравлики | МПа | 19 | |
| Мощность электродвигателя | кВт | 45+45 | |
| Мощность нагревателей | кВт | 28,5 | |
| Количество температурных зон | шт | 7 | |
| Объем масляного бака | л | 420 | |
| Габариты (ДхШхВ) | m×m×m | 7,3×2,0×2,4 | |
| Вес машины | т | 17 | |
| Параметры | HMD 400 M8-SPV | ||
| Международный размер | 1505/400 | ||
| УЗЕЛ ВПРЫСКА | A | B | |
| Теоретический объем впрыска | см3 | 918 | 1078 |
| Фактическая масса впрыска | грамм | 835 | 981 |
| Скорость впрыска | мм/с | 442 | 442 |
| Диаметр шнека | мм | 60 | 65 |
| Давление впрыска | МПа | 164 | 165 |
| Соотношение L:D | — | 25:1 | 21:1 |
| Ход шнека | мм | 325 | |
| Скорость вращения шнека | об/мин | 0-350 | |
| УЗЕЛ СМЫКАНИЯ | |||
| Усилие смыкания | кН | 4000 | |
| Ход подвижной плиты | мм | 720 | |
| Размер плиты | мм×мм | 1080х1060 | |
| Расстояние между колоннами | мм×мм | 720х700 | |
| Максимальное расстояние между плитами | мм | 1390 | |
| Высота формы (Min-Max) | мм | 270-670 | |
| Ход выталкивателя | мм | 100 | |
| Усилие выталкивателя | кН | 77 | |
| ОБЩИЕ ДАННЫЕ | |||
| Давление системы гидравлики | МПа | 17,5 | |
| Мощность электродвигателя | кВт | 55+55 | |
| Мощность нагревателей | кВт | 30,9 | |
| Количество температурных зон | шт | 6 | |
| Объем масляного бака | л | 420 | |
| Габариты (ДхШхВ) | m×m×m | 7,7×2,0×2,4 | |
| Вес машины | т | 18 | |
| Параметры | HMD 428 M8-SPV | ||
| Международный размер | 865/428 | ||
| УЗЕЛ ВПРЫСКА | A | B | |
| Теоретический объем впрыска | см3 | 475 | 510 |
| Фактическая масса впрыска | грамм | 432 | 465 |
| Скорость впрыска | мм/с | 517 | 517 |
| Диаметр шнека | мм | 55 | 57 |
| Давление впрыска | МПа | 182 | 169 |
| Соотношение L:D | — | 25,3:1 | 24,4:1 |
| Ход шнека | мм | 200 | |
| Скорость вращения шнека | об/мин | 0-300 | |
| УЗЕЛ СМЫКАНИЯ | |||
| Усилие смыкания | кН | 4280 | |
| Ход подвижной плиты | мм | 650 | |
| Размер плиты | мм×мм | 1060×1120 | |
| Расстояние между колоннами | мм×мм | 720×660 | |
| Максимальное расстояние между плитами | мм | 1350 | |
| Высота формы (Min-Max) | мм | 300-700 | |
| Ход выталкивателя | мм | 160 | |
| Усилие выталкивателя | кН | 77 | |
| ОБЩИЕ ДАННЫЕ | |||
| Давление системы гидравлики | МПа | 19 | |
| Мощность электродвигателя | кВт | 55+55 | |
| Мощность нагревателей | кВт | 28,5 | |
| Количество температурных зон | шт | 7 | |
| Объем масляного бака | л | 500 | |
| Габариты (ДхШхВ) | m×m×m | 7,4×2,0×2,4 | |
| Вес машины | т | 20 | |
| Параметры | HMD 450 M8-SPV | ||
| Международный размер | 865/450 | ||
| УЗЕЛ ВПРЫСКА | A | B | |
| Теоретический объем впрыска | см3 | 475 | 510 |
| Фактическая масса впрыска | грамм | 432 | 465 |
| Скорость впрыска | мм/с | 517 | 517 |
| Диаметр шнека | мм | 55 | 57 |
| Давление впрыска | МПа | 182 | 169 |
| Соотношение L:D | — | 25,3:1 | 24,4:1 |
| Ход шнека | мм | 200 | |
| Скорость вращения шнека | об/мин | 0-300 | |
| УЗЕЛ СМЫКАНИЯ | |||
| Усилие смыкания | кН | 4500 | |
| Ход подвижной плиты | мм | 680 | |
| Размер плиты | мм×мм | 1160×1090 | |
| Расстояние между колоннами | мм×мм | 730×660 | |
| Максимальное расстояние между плитами | мм | 1430 | |
| Высота формы (Min-Max) | мм | 300-750 | |
| Ход выталкивателя | мм | 160 | |
| Усилие выталкивателя | кН | 77 | |
| ОБЩИЕ ДАННЫЕ | |||
| Давление системы гидравлики | МПа | 19 | |
| Мощность электродвигателя | кВт | 55+55 | |
| Мощность нагревателей | кВт | 28,5 | |
| Количество температурных зон | шт | 7 | |
| Объем масляного бака | л | 625 | |
| Габариты (ДхШхВ) | m×m×m | 8,1х2,0х2,6 | |
| Вес машины | т | 23 | |
| Параметры | HMD 480 M8-SPV | ||
| Международный размер | 865/480 | ||
| УЗЕЛ ВПРЫСКА | A | B | |
| Теоретический объем впрыска | см3 | 475 | 510 |
| Фактическая масса впрыска | грамм | 432 | 465 |
| Скорость впрыска | мм/с | 517 | 517 |
| Диаметр шнека | мм | 55 | 57 |
| Давление впрыска | МПа | 182 | 169 |
| Соотношение L:D | — | 25,3:1 | 24,4:1 |
| Ход шнека | мм | 200 | |
| Скорость вращения шнека | об/мин | 0-300 | |
| УЗЕЛ СМЫКАНИЯ | |||
| Усилие смыкания | кН | 4800 | |
| Ход подвижной плиты | мм | 720 | |
| Размер плиты | мм×мм | 1190×1140 | |
| Расстояние между колоннами | мм×мм | 760×710 | |
| Максимальное расстояние между плитами | мм | 1470 | |
| Высота формы (Min-Max) | мм | 330-750 | |
| Ход выталкивателя | мм | 160 | |
| Усилие выталкивателя | кН | 77 | |
| ОБЩИЕ ДАННЫЕ | |||
| Давление системы гидравлики | МПа | 19 | |
| Мощность электродвигателя | кВт | 55+55 | |
| Мощность нагревателей | кВт | 28,5 | |
| Количество температурных зон | шт | 7 | |
| Объем масляного бака | л | 470 | |
| Габариты (ДхШхВ) | m×m×m | 7,7×2,0×2,4 | |
| Вес машины | т | 22,1 | |
| Параметры | HMD 500 M8-SPV | ||
| Международный размер | 1525/500 | ||
| УЗЕЛ ВПРЫСКА | A | B | |
| Теоретический объем впрыска | см3 | 913 | 970 |
| Фактическая масса впрыска | грамм | 830 | 882 |
| Скорость впрыска | мм/с | 800 | 800 |
| Диаметр шнека | мм | 65 | 67 |
| Давление впрыска | МПа | 167 | 157 |
| Соотношение L:D | — | 22,7:1 | 22:1 |
| Ход шнека | мм | 275 | |
| Скорость вращения шнека | об/мин | 0-300 | |
| УЗЕЛ СМЫКАНИЯ | |||
| Усилие смыкания | кН | 5000 | |
| Ход подвижной плиты | мм | 720 | |
| Размер плиты | мм×мм | 1310×1310 | |
| Расстояние между колоннами | мм×мм | 780×780 | |
| Максимальное расстояние между плитами | мм | 1570 | |
| Высота формы (Min-Max) | мм | 350-850 | |
| Ход выталкивателя | мм | 160 | |
| Усилие выталкивателя | кН | 182 | |
| ОБЩИЕ ДАННЫЕ | |||
| Давление системы гидравлики | МПа | 16 (17,5) | |
| Мощность электродвигателя | кВт | 55+22 | |
| Мощность нагревателей | кВт | 36,9 | |
| Количество температурных зон | шт | 7 | |
| Объем масляного бака | л | 655 | |
| Габариты (ДхШхВ) | m×m×m | 8,6×2,3×2,7 | |
| Вес машины | т | 31 | |
| Параметры | HMD 530 M8-SPV | ||
| Международный размер | 1672/530 | ||
| УЗЕЛ ВПРЫСКА | A | B | |
| Теоретический объем впрыска | см3 | 929 | 987 |
| Фактическая масса впрыска | грамм | 845 | 898 |
| Скорость впрыска | мм/с | 490 | 490 |
| Диаметр шнека | мм | 65 | 67 |
| Давление впрыска | МПа | 180 | 169 |
| Соотношение L:D | — | 24,2:1 | 23,5:1 |
| Ход шнека | мм | 280 | |
| Скорость вращения шнека | об/мин | 0-390 | |
| УЗЕЛ СМЫКАНИЯ | |||
| Усилие смыкания | кН | 5300 | |
| Ход подвижной плиты | мм | 780 | |
| Размер плиты | мм×мм | 1290×1240 | |
| Расстояние между колоннами | мм×мм | 820×770 | |
| Максимальное расстояние между плитами | мм | 1580 | |
| Высота формы (Min-Max) | мм | 350-800 | |
| Ход выталкивателя | мм | 160 | |
| Усилие выталкивателя | кН | 111 | |
| ОБЩИЕ ДАННЫЕ | |||
| Давление системы гидравлики | МПа | 19 | |
| Мощность электродвигателя | кВт | 53+53+31 | |
| Мощность нагревателей | кВт | 36,1 | |
| Количество температурных зон | шт | 6 | |
| Объем масляного бака | л | 850 | |
| Габариты (ДхШхВ) | m×m×m | 8,6×2,2×2,5 | |
| Вес машины | т | 25 | |
