Серия гидравлических инжекционно-литьевых машин HWAMDA HMD M8 Sll (серво) с серводвигателем представлена линейкой с усилием смыкания от 90 до 3300 тонн. Машины с большим усилием смыкания изготавливаются по специальному заказу. Спецификация согласовывается с клиентом. На машины с усилием смыкания от 90 до 218 тонн устанавливаются серводрайверы компании GEFRAN, а с усилием смыкания от 268 до 3300 тонн серводрайверы компании Inovance. Применяемые в термопластавтоматах решения, позволяют существенно снизить потребление электроэнергии по сравнению с машинами, использующими насосы постоянной и переменной производительности.
В отдельных случаях экономия может составить более 60%. Наиболее экономично и ощутимо такое решение показывает себя при изготовлении и литье толстостенных изделий, где необходимо длительное время охлаждения. Другим немаловажным фактором инжекционно-литьевых машин данной серии является высокая точность позиционирования плит смыкания, регулировки давления и скорости впрыска. Это преимущество достигается за счет использования обратной связи с датчиком давления в общей гидравлической цепи термопластавтомата. Команды с датчика давления обрабатываются контроллером сервопривода гидравлического насоса, обеспечивая мгновенную обратную связь, благодаря чему достигается высокая стабильность при любой сложности литья.

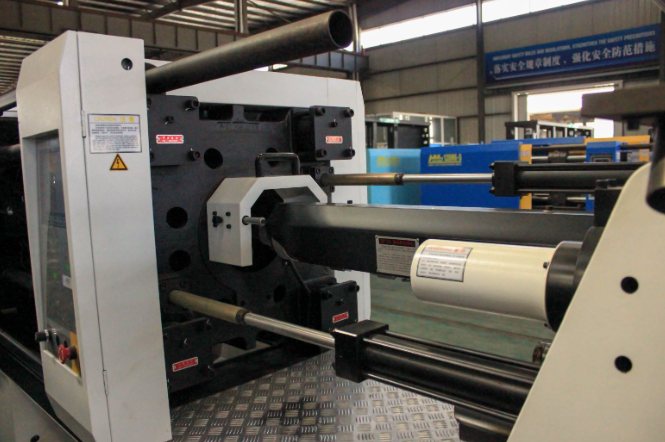

- Двойной гидравлический цилиндр узла впрыска для обеспечения устойчивой и высокой скорости передвижения с равномерным усилием на шнек. Обеспечение необходимой жесткости и плавного движения, влияющего на впрыск расплава.
- Оптимизированная конструкция шнека для придания превосходной пластичности используемого полимера.
- Шнек изготовлен из высококачественной легированной стали, обеспечен защитой от коррозии и трения.
- Многоступенчатая настройка скорости, давления и позиции впрыска, позволяющая производить изделия повышенной сложности.

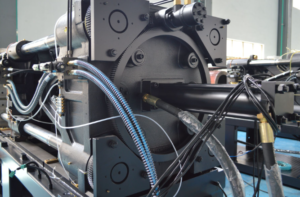

- Оптимизированный 5-ти точечный высокоскоростной колено-рычажный механизм.
- Механическая, электрическая и гидравлическая системы безопасности. Защита пресс-формы.
- Износостойкие направляющие колонны из специальной стали.
- Автоматическая система смазки узлов.
- Т-слот для быстрой и удобной смены пресс-форм.
- Водяной коллектор системы охлаждения. Опционально комплектуется коллектором с расходомерами (ротаметрами) для более точной регулировки потоков охлаждающей системы.
- Высококачественные и энергоэффективные серводвигатели, используемые на насосах гидравлической системы.
- Инжекционно-литьевые машины данной серии оборудованы качественным масляным фильтром, что позволяет увеличить срок использования масла и гарантировать нормальную работу всей гидравлической системы.

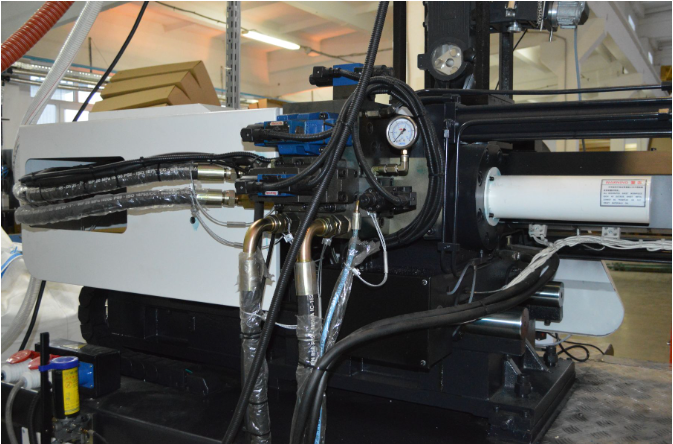

- Улучшенное охлаждение гидравлического масла за счет переменной работы двигателя.
- Низкий уровень шума.

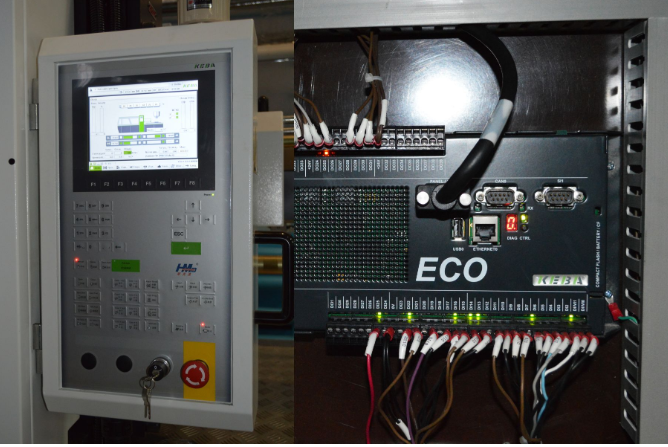

- Современная электронная система управления и контроля литьевой машиной. Язык интерфейса английский и русский. Термопластавтоматы управляются с помощью контроллеров ведущей австрийской компании KEBA.
- Опционально предусмотрена возможность установки программы KePlast EasyNet – электронный мониторинг оборудования и производства, анализ производственного процесса термопластавтомата и пресс-форм, снижение энергозатрат, фиксация качества всех стадий процесса производства, быстрая проверка простоя машин, журнал истории состояния машины (контроль за деятельностью оператора машины).
- KePlast ServiceNet – обеспечение услуги удаленного сервиса из любой точки мира через Интернет.
| Узел | Производитель | Страна изготовления | |
| Серводрайвер
Servo driver | GEFRAN (88-218T)
Inovance (268-1680T) | China | |
| Серводвигатель
Servo motor | PHASE | Italy joint venture | |
| Гидравлический насос
Internal gear pump | Eckerle | Germany | |
| Датчик давления
Pressure transducer | GEFRAN | Italy | |
| Гидравлический мотор
Hydraulic Motor | Calzoni/Intermot | Italy joint venture | |
| Программируемый контроллер
PLC Controller | KEBA | Austria | |
| Электромагнитный направленный клапан
Electromagnetic directional valve | Tokimec or Rexroth | Japan or Germany | |
| Воздушный переключатель (клапан)
Air switch | Fuji or Eaton Moeller | Japan or USA | |
| Одно/двухфазные переключатели
Single/double pole switches | ABB | Beijing ABB | |
| Трехфазный автоматический переключатель
Three pole automatic switch | Fuji | Japan | |
| Твердотельное реле
Solid state relay (S.S.R.) | F&C | Taiwan | |
| Электрические разъемы
AC Contacter | T.E/Schneider | France | |
| Потенциометрическая линейка
Position transducer | Novotech | Germany | |
| Датчик давления
Pressure guage | Tecsis | Germany | |
| Аварийный выключатель
Limit switch | T.E/Schneider | France | |
| Фото-сенсор
Photoelectric sensor | Omron | Japan | |
| Гидравлические шланги
High pressure oil pipe | Alfagomma | Italy | |
| Насос системы автоматической смазки
Automatic lubrication pump | Herg | Japan joint venture | |
| Уплотняющие прокладки
Sealing elements | Hallite | Germany | |
Модельный ряд инжекционно-литьевых машин HWAMDA HMD M8 Sll (серво)
HMD 90 M8-Sll
| Параметры | HMD 90 M8 | |||
| Международный размер | 282/90 | |||
| УЗЕЛ ВПРЫСКА | A | B | C | |
| Объем впрыска (теоретический) | см3 | 129 | 163 | 201 |
| Масса впрыска (PS) | гр | 117 | 148 | 183 |
| Скорость впрыска (PS) | гр/сек | 98 | 123 | 152 |
| Диаметр шнека | мм | 32 | 36 | 40 |
| Давление впрыска | МПа | 219 | 173 | 140 |
| Соотношение L/D шнека | — — | 22:1 | 19,6:1 | 17,6:1 |
| Ход шнека | мм | 160 | ||
| Скорость вращения шнека | об/мин | 0-300 | ||
| УЗЕЛ СМЫКАНИЯ | ||||
| Усилие смыкания | кН | 900 | ||
| Ход подвижной плиты (открытия формы) | мм | 320 | ||
| Размер плиты | мм | 535х535 | ||
| Расстояние между колоннами | мм | 360х360 | ||
| Максимальное расстояние | мм | 680 | ||
| Высота формы (мин-макс) | мм | 150-360 | ||
| Ход выталкивателя | мм | 100 | ||
| Усилие выталкивателя | Кн | 31 | ||
| ОБЩИЕ ДАННЫЕ | ||||
| Давление гидравлической системы | Мра | 16 | ||
| Мощность мотора насоса | кВ | 18,7 | ||
| Мощность нагревателей | кВ | 8,6 | ||
| Количество температурных зон | — — | 4 | ||
| Объем масляного бака | л | 125 | ||
| Габариты (ДхШхВ) | м | 4,0х1,2х1,9 | ||
| Вес оборудования | т | 3,5 | ||
HMD 130 M8-Sll
| Параметры | HMD 130 M8 | ||||
| Международный размер | 445/130 | ||||
| УЗЕЛ ВПРЫСКА | A | B | C | D | |
| Объем впрыска (теоретический) | см3 | 193 | 215 | 263 | 316 |
| Масса впрыска (PS) | гр | 176 | 196 | 239 | 289 |
| Скорость впрыска (PS) | гр/сек | 101 | 113 | 138 | 165 |
| Диаметр шнека | мм | 36 | 38 | 42 | 46 |
| Давление впрыска | МПа | 230 | 207 | 169 | 141 |
| Соотношение L/D шнека | — — | 23,5:1 | 22:1 | 20:1 | 18:1 |
| Ход шнека | мм | 190 | |||
| Скорость вращения шнека | об/мин | 0-256 | |||
| УЗЕЛ СМЫКАНИЯ | |||||
| Усилие смыкания | кН | 1300 | |||
| Ход подвижной плиты (открытия формы) | мм | 380 | |||
| Размер плиты | мм | 630х610 | |||
| Расстояние между колоннами | мм | 430х410 | |||
| Максимальное расстояние | мм | 840 | |||
| Высота формы (мин-макс) | мм | 150-460 | |||
| Ход выталкивателя | мм | 125 | |||
| Усилие выталкивателя | Кн | 42 | |||
| ОБЩИЕ ДАННЫЕ | |||||
| Давление гидравлической системы | Мра | 17,5 | |||
| Мощность мотора насоса | кВ | 18,7 | |||
| Мощность нагревателей | кВ | 9,1 | |||
| Количество температурных зон | — — | 4 | |||
| Объем масляного бака | л | 135 | |||
| Габариты (ДхШхВ) | м | 4,5х1,4х1,9 | |||
| Вес оборудования | т | 4 | |||
HMD 170 M8-Sll
| Параметры | HMD 170 M8 | ||||
| Международный размер | 587/170 | ||||
| УЗЕЛ ВПРЫСКА | A | B | C | D | |
| Объем впрыска (теоретический) | см3 | 239 | 276 | 332 | 441 |
| Масса впрыска (PS) | гр | 217 | 252 | 302 | 401 |
| Скорость впрыска (PS) | гр/сек | 120 | 140 | 167 | 223 |
| Диаметр шнека | мм | 39 | 42 | 46 | 53 |
| Давление впрыска | МПа | 234 | 202 | 169 | 127 |
| Соотношение L/D шнека | — | 23,4:1 | 21.8:1 | 20:1 | 17.3:1 |
| Ход шнека | мм | 200 | |||
| Скорость вращения шнека | об/мин | 0-243 | |||
| УЗЕЛ СМЫКАНИЯ | |||||
| Усилие смыкания | кН | 1700 | |||
| Ход подвижной плиты (открытия формы) | мм | 450 | |||
| Размер плиты | мм | 710х690 | |||
| Расстояние между колоннами | мм | 480х460 | |||
| Максимальное расстояние | мм | 970 | |||
| Высота формы (мин-макс) | мм | 180-520 | |||
| Ход выталкивателя | мм | 140 | |||
| Усилие выталкивателя | Кн | 50 | |||
| ОБЩИЕ ДАННЫЕ | |||||
| Давление гидравлической системы | Мра | 17,5 | |||
| Мощность мотора насоса | кВ | 23 | |||
| Мощность нагревателей | кВ | 12,5 | |||
| Количество температурных зон | — | 4 | |||
| Объем масляного бака | л | 170 | |||
| Габариты (ДхШхВ) | м | 4,9х1,4х2,1 | |||
| Вес оборудования | т | 5 | |||

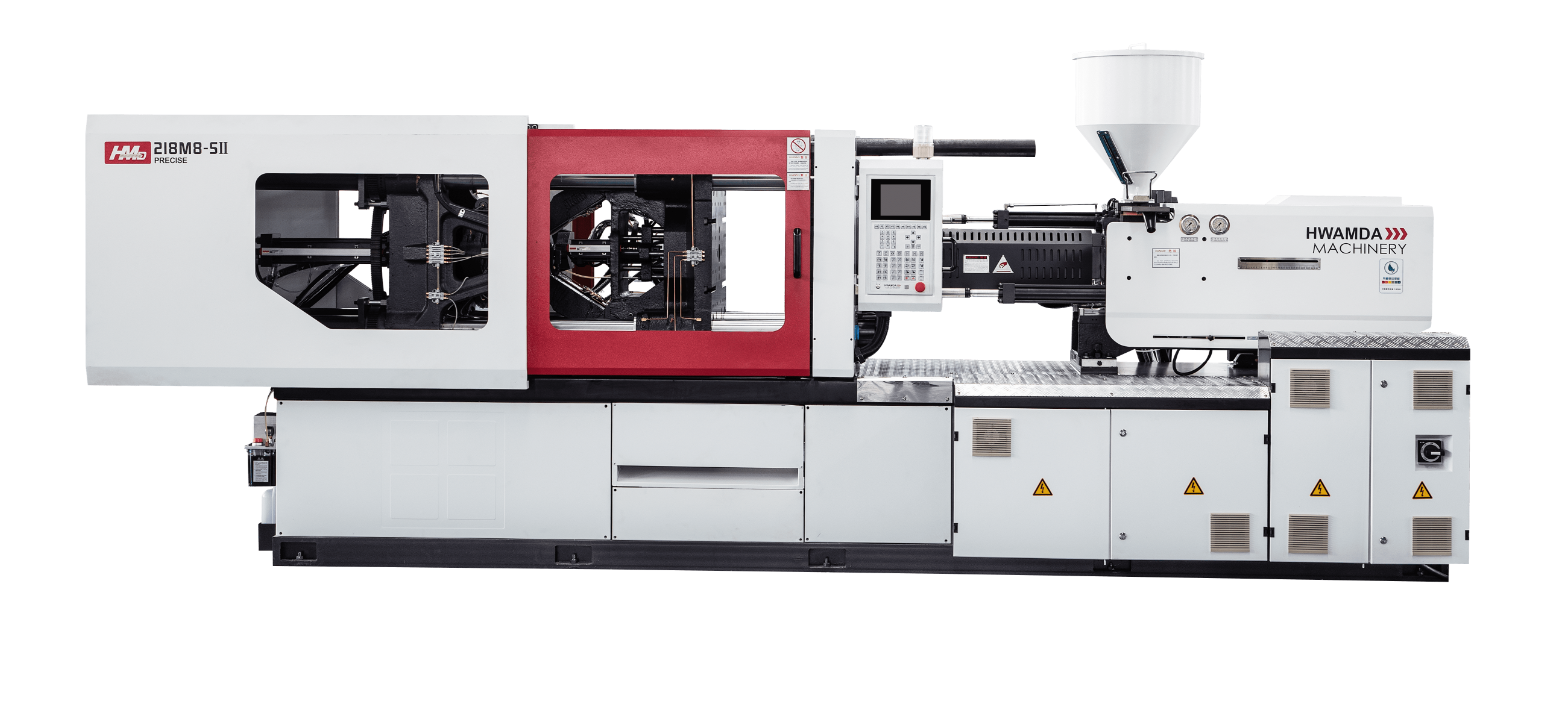

HMD 218 M8-Sll
| Параметры | HMD 218 M8 | ||||
| Международный размер | 876/218 | ||||
| УЗЕЛ ВПРЫСКА | A | B | C | D | |
| Объем впрыска (теоретический) | см3 | 399 | 471 | 529 | 678 |
| Масса впрыска (PS) | гр | 363 | 423 | 482 | 617 |
| Скорость впрыска (PS) | гр/сек | 163 | 192 | 216 | 277 |
| Диаметр шнека | мм | 46 | 50 | 53 | 60 |
| Давление впрыска | МПа | 220 | 186 | 166 | 127 |
| Соотношение L/D шнека | — | 24,1:1 | 22.2:1 | 21:1 | 18,5:1 |
| Ход шнека | мм | 240 | |||
| Скорость вращения шнека | об/мин | 0-240 | |||
| УЗЕЛ СМЫКАНИЯ | |||||
| Усилие смыкания | кН | 2180 | |||
| Ход подвижной плиты (открытия формы) | мм | 510 | |||
| Размер плиты | мм | 780х780 | |||
| Расстояние между колоннами | мм | 530х530 | |||
| Максимальное расстояние | мм | 1060 | |||
| Высота формы (мин-макс) | мм | 200-550 | |||
| Ход выталкивателя | мм | 140 | |||
| Усилие выталкивателя | Кн | 50 | |||
| ОБЩИЕ ДАННЫЕ | |||||
| Давление гидравлической системы | Мра | 17,5 | |||
| Мощность мотора насоса | кВ | 31,3 | |||
| Мощность нагревателей | кВ | 16,4 | |||
| Количество температурных зон | — | 5 | |||
| Объем масляного бака | л | 270 | |||
| Габариты (ДхШхВ) | м | 5,5х1,6х2,1 | |||
| Вес оборудования | т | 7 | |||
HMD 268 M8-Sll
| Параметры | HMD 268 M8 | ||||
| Международный размер | 1358/268 | ||||
| УЗЕЛ ВПРЫСКА | A | B | C | D | |
| Объем впрыска (теоретический) | см3 | 589 | 622 | 848 | 1058 |
| Масса впрыска (PS) | гр | 536 | 602 | 772 | 963 |
| Скорость впрыска (PS) | гр/сек | 197 | 222 | 284 | 355 |
| Диаметр шнека | мм | 50 | 53 | 60 | 67 |
| Давление впрыска | МПа | 235 | 209 | 163 | 131 |
| Соотношение L/D шнека | — | 24,5:1 | 23:1 | 20,3:1 | 18,3:1 |
| Ход шнека | мм | 300 | |||
| Скорость вращения шнека | об/мин | 0-217 | |||
| УЗЕЛ СМЫКАНИЯ | |||||
| Усилие смыкания | кН | 2680 | |||
| Ход подвижной плиты (открытия формы) | мм | 560 | |||
| Размер плиты | мм | 835х835 | |||
| Расстояние между колоннами | мм | 580х580 | |||
| Максимальное расстояние | мм | 1160 | |||
| Высота формы (мин-макс) | мм | 220-600 | |||
| Ход выталкивателя | мм | 160 | |||
| Усилие выталкивателя | Кн | 77 | |||
| ОБЩИЕ ДАННЫЕ | |||||
| Давление гидравлической системы | Мра | 17,5 | |||
| Мощность мотора насоса | кВ | 36,5 | |||
| Мощность нагревателей | кВ | 21,9 | |||
| Количество температурных зон | — | 6 | |||
| Объем масляного бака | л | 325 | |||
| Габариты (ДхШхВ) | м | 6,2х1,7х2,3 | |||
| Вес оборудования | т | 9 | |||
HMD 290 M8-Sll
| Параметры | HMD 290 M8 | ||||
| Международный размер | 1358/290 | ||||
| УЗЕЛ ВПРЫСКА | A | B | C | D | |
| Объем впрыска (теоретический) | см3 | 589 | 622 | 848 | 1058 |
| Масса впрыска (PS) | гр | 536 | 602 | 772 | 963 |
| Скорость впрыска (PS) | гр/сек | 197 | 222 | 284 | 355 |
| Диаметр шнека | мм | 50 | 53 | 60 | 67 |
| Давление впрыска | МПа | 235 | 209 | 163 | 131 |
| Соотношение L/D шнека | — | 24,5:1 | 23:1 | 20,3:1 | 18,3:1 |
| Ход шнека | мм | 300 | |||
| Скорость вращения шнека | об/мин | 0-217 | |||
| УЗЕЛ СМЫКАНИЯ | |||||
| Усилие смыкания | кН | 2900 | |||
| Ход подвижной плиты (открытия формы) | мм | 600 | |||
| Размер плиты | мм | 920х920 | |||
| Расстояние между колоннами | мм | 630х630 | |||
| Максимальное расстояние | мм | 1250 | |||
| Высота формы (мин-макс) | мм | 250-650 | |||
| Ход выталкивателя | мм | 160 | |||
| Усилие выталкивателя | Кн | 77 | |||
| ОБЩИЕ ДАННЫЕ | |||||
| Давление гидравлической системы | Мра | 17,5 | |||
| Мощность мотора насоса | кВ | 36,5 | |||
| Мощность нагревателей | кВ | 21,9 | |||
| Количество температурных зон | — | 6 | |||
| Объем масляного бака | л | 340 | |||
| Габариты (ДхШхВ) | м | 6,4х1,8х2,4 | |||
| Вес оборудования | т | 11,5 | |||
HMD 320 M8-Sll
| Параметры | HMD 320 M8 | ||||
| Международный размер | 1930/320 | ||||
| УЗЕЛ ВПРЫСКА | A | B | C | D | |
| Объем впрыска (теоретический) | см3 | 829 | 918 | 1145 | 1435 |
| Масса впрыска (PS) | гр | 755 | 836 | 1042 | 1306 |
| Скорость впрыска (PS) | гр/сек | 251 | 278 | 347 | 434 |
| Диаметр шнека | мм | 57 | 60 | 67 | 75 |
| Давление впрыска | МПа | 233 | 210 | 168 | 134 |
| Соотношение L/D шнека | — | 26,5:1 | 25,2:1 | 22,5:1 | 20,1:1 |
| Ход шнека | мм | 325 | |||
| Скорость вращения шнека | об/мин | 0-178 | |||
| УЗЕЛ СМЫКАНИЯ | |||||
| Усилие смыкания | кН | 3200 | |||
| Ход подвижной плиты (открытия формы) | мм | 670 | |||
| Размер плиты | мм | 960х960 | |||
| Расстояние между колоннами | мм | 680х680 | |||
| Максимальное расстояние | мм | 1340 | |||
| Высота формы (мин-макс) | мм | 250-670 | |||
| Ход выталкивателя | мм | 160 | |||
| Усилие выталкивателя | Кн | 77 | |||
| ОБЩИЕ ДАННЫЕ | |||||
| Давление гидравлической системы | Мра | 17,5 | |||
| Мощность мотора насоса | кВ | 50,2 | |||
| Мощность нагревателей | кВ | 31 | |||
| Количество температурных зон | — | 6 | |||
| Объем масляного бака | л | 380 | |||
| Габариты (ДхШхВ) | м | 6,8х1,8х2,4 | |||
| Вес оборудования | т | 12 | |||
HMD 430 M8-Sll
| Параметры | HMD 430 M8 | ||||
| Международный размер | 2853/430 | ||||
| УЗЕЛ ВПРЫСКА | A | B | C | D | |
| Объем впрыска (теоретический) | см3 | 1385 | 1590 | 1809 | 2289 |
| Масса впрыска (PS) | гр | 1260 | 1447 | 1646 | 2083 |
| Скорость впрыска (PS) | гр/сек | 354 | 406 | 462 | 585 |
| Диаметр шнека | мм | 70 | 75 | 80 | 90 |
| Давление впрыска | МПа | 206 | 180 | 158 | 125 |
| Соотношение L/D шнека | — | 25,8:1 | 24:1 | 22,5:1 | 20:1 |
| Ход шнека | мм | 360 | |||
| Скорость вращения шнека | об/мин | 0-150 | |||
| УЗЕЛ СМЫКАНИЯ | |||||
| Усилие смыкания | кН | 4300 | |||
| Ход подвижной плиты (открытия формы) | мм | 730 | |||
| Размер плиты | мм | 1032х1032 | |||
| Расстояние между колоннами | мм | 760х730 | |||
| Максимальное расстояние | мм | 1460 | |||
| Высота формы (мин-макс) | мм | 250-730 | |||
| Ход выталкивателя | мм | 185 | |||
| Усилие выталкивателя | Кн | 111 | |||
| ОБЩИЕ ДАННЫЕ | |||||
| Давление гидравлической системы | Мра | 17,5 | |||
| Мощность мотора насоса | кВ | 64,6 | |||
| Мощность нагревателей | кВ | 38,5 | |||
| Количество температурных зон | — | 6 | |||
| Объем масляного бака | л | 500 | |||
| Габариты (ДхШхВ) | м | 8,0х2,0х2,6 | |||
| Вес оборудования | т | 18 | |||
HMD 500 M8-Sll
| Параметры | HMD 500 M8 | ||||
| Международный размер | 3148/500 | ||||
| УЗЕЛ ВПРЫСКА | A | B | C | D | |
| Объем впрыска (теоретический) | см3 | 1590 | 1810 | 2042 | 2550 |
| Масса впрыска (PS) | гр | 1447 | 1641 | 1858 | 2321 |
| Скорость впрыска (PS) | гр/сек | 424 | 482 | 544 | 680 |
| Диаметр шнека | мм | 75 | 80 | 85 | 95 |
| Давление впрыска | МПа | 198 | 174 | 155 | 124 |
| Соотношение L/D шнека | — | 25,8:1 | 24,2:1 | 22,8:1 | 20,4:1 |
| Ход шнека | мм | 360 | |||
| Скорость вращения шнека | об/мин | 0-155 | |||
| УЗЕЛ СМЫКАНИЯ | |||||
| Усилие смыкания | кН | 5000 | |||
| Ход подвижной плиты (открытия формы) | мм | 810 | |||
| Размер плиты | мм | 1128х1168 | |||
| Расстояние между колоннами | мм | 830х830 | |||
| Максимальное расстояние | мм | 1630 | |||
| Высота формы (мин-макс) | мм | 300-820 | |||
| Ход выталкивателя | мм | 210 | |||
| Усилие выталкивателя | Кн | 111 | |||
| ОБЩИЕ ДАННЫЕ | |||||
| Давление гидравлической системы | Мра | 17,5 | |||
| Мощность мотора насоса | кВ | 36,5+31,3 | |||
| Мощность нагревателей | кВ | 41,5 | |||
| Количество температурных зон | — | 6 | |||
| Объем масляного бака | л | 590 | |||
| Габариты (ДхШхВ) | м | 8,3х2,1х2,6 | |||
| Вес оборудования | т | 22 | |||
HMD 600 M8-Sll
| Параметры | HMD 600 M8 | ||||
| Международный размер | 4456/600 | ||||
| УЗЕЛ ВПРЫСКА | A | B | C | D | |
| Объем впрыска (теоретический) | см3 | 2262 | 2554 | 2863 | 3534 |
| Масса впрыска (PS) | гр | 2058 | 2324 | 2605 | 3216 |
| Скорость впрыска (PS) | гр/сек | 485 | 548 | 614 | 758 |
| Диаметр шнека | мм | 80 | 85 | 90 | 100 |
| Давление впрыска | МПа | 197 | 174 | 156 | 126 |
| Соотношение L/D шнека | — | 24,8:1 | 23,3:1 | 22:1 | 19,8:1 |
| Ход шнека | мм | 450 | |||
| Скорость вращения шнека | об/мин | 0-140 | |||
| УЗЕЛ СМЫКАНИЯ | |||||
| Усилие смыкания | кН | 6000 | |||
| Ход подвижной плиты (открытия формы) | мм | 900 | |||
| Размер плиты | мм | 1210х1250 | |||
| Расстояние между колоннами | мм | 900х880 | |||
| Максимальное расстояние | мм | 1800 | |||
| Высота формы (мин-макс) | мм | 300-900 | |||
| Ход выталкивателя | мм | 240 | |||
| Усилие выталкивателя | Кн | 151 | |||
| ОБЩИЕ ДАННЫЕ | |||||
| Давление гидравлической системы | Мра | 17,5 | |||
| Мощность мотора насоса | кВ | 50,2+31,3 | |||
| Мощность нагревателей | кВ | 46,3 | |||
| Количество температурных зон | — | 6 | |||
| Объем масляного бака | л | 550 | |||
| Габариты (ДхШхВ) | м | 9,2х2,3х2,5 | |||
| Вес оборудования | т | 25 | |||
HMD 700 M8-Sll
| Параметры | HMD 700 M8 | ||||
| Международный размер | 5312/700 | ||||
| УЗЕЛ ВПРЫСКА | A | B | C | D | |
| Объем впрыска (теоретический) | см3 | 2554 | 2863 | 3190 | 3896 |
| Масса впрыска (PS) | гр | 2324 | 2605 | 2903 | 3546 |
| Скорость впрыска (PS) | гр/сек | 505 | 567 | 631 | 771 |
| Диаметр шнека | мм | 85 | 90 | 95 | 105 |
| Давление впрыска | МПа | 208 | 185 | 166 | 136 |
| Соотношение L/D шнека | — | 25,2:1 | 23,8:1 | 22,5:1 | 20,4:1 |
| Ход шнека | мм | 450 | |||
| Скорость вращения шнека | об/мин | 0-148 | |||
| УЗЕЛ СМЫКАНИЯ | |||||
| Усилие смыкания | кН | 7000 | |||
| Ход подвижной плиты (открытия формы) | мм | 970 | |||
| Размер плиты | мм | 1325х1345 | |||
| Расстояние между колоннами | мм | 970х930 | |||
| Максимальное расстояние | мм | 1930 | |||
| Высота формы (мин-макс) | мм | 350-960 | |||
| Ход выталкивателя | мм | 265 | |||
| Усилие выталкивателя | Кн | 182 | |||
| ОБЩИЕ ДАННЫЕ | |||||
| Давление гидравлической системы | Мра | 17,5 | |||
| Мощность мотора насоса | кВ | 50,2+36,5 | |||
| Мощность нагревателей | кВ | 52,7 | |||
| Количество температурных зон | — | 6 | |||
| Объем масляного бака | л | 680 | |||
| Габариты (ДхШхВ) | м | 9,7х2,4х2,7 | |||
| Вес оборудования | т | 32 | |||
HMD 800 M8-Sll
| Параметры | HMD 800 M8 | ||||
| Международный размер | 6392/800 | ||||
| УЗЕЛ ВПРЫСКА | A | B | C | D | |
| Объем впрыска (теоретический) | см3 | 3180 | 3544 | 4329 | 5193 |
| Масса впрыска (PS) | гр | 2894 | 3225 | 3939 | 4725 |
| Скорость впрыска (PS) | гр/сек | 580 | 647 | 789 | 948 |
| Диаметр шнека | мм | 90 | 95 | 105 | 115 |
| Давление впрыска | МПа | 201 | 181 | 148 | 123 |
| Соотношение L/D шнека | — | 24,3:1 | 23:1 | 20,8:1 | 19:1 |
| Ход шнека | мм | 500 | |||
| Скорость вращения шнека | об/мин | 0-136 | |||
| УЗЕЛ СМЫКАНИЯ | |||||
| Усилие смыкания | кН | 8000 | |||
| Ход подвижной плиты (открытия формы) | мм | 1040 | |||
| Размер плиты | мм | 1420х1440 | |||
| Расстояние между колоннами | мм | 1020х1000 | |||
| Максимальное расстояние | мм | 2040 | |||
| Высота формы (мин-макс) | мм | 350-1000 | |||
| Ход выталкивателя | мм | 280 | |||
| Усилие выталкивателя | Кн | 182 | |||
| ОБЩИЕ ДАННЫЕ | |||||
| Давление гидравлической системы | Мра | 17,5 | |||
| Мощность мотора насоса | кВ | 50,2+50,2 | |||
| Мощность нагревателей | кВ | 54,5 | |||
| Количество температурных зон | — | 7 | |||
| Объем масляного бака | л | 1000 | |||
| Габариты (ДхШхВ) | м | 10,5х2,5х3,3 | |||
| Вес оборудования | т | 38 | |||
HMD 900 M8-Sll
| Параметры | HMD 900 M8 | ||||
| Международный размер | 7772/900 | ||||
| УЗЕЛ ВПРЫСКА | A | B | C | D | |
| Объем впрыска (теоретический) | см3 | 3308 | 4084 | 4942 | 5881 |
| Масса впрыска (PS) | гр | 3010 | 3717 | 4497 | 5352 |
| Скорость впрыска (PS) | гр/сек | 621 | 767 | 928 | 1105 |
| Диаметр шнека | мм | 90 | 100 | 110 | 120 |
| Давление впрыска | МПа | 235 | 190 | 157 | 132 |
| Соотношение L/D шнека | — | 24,8:1 | 22,4:1 | 20,3:1 | 18,6:1 |
| Ход шнека | мм | 520 | |||
| Скорость вращения шнека | об/мин | 0-160 | |||
| УЗЕЛ СМЫКАНИЯ | |||||
| Усилие смыкания | кН | 9000 | |||
| Ход подвижной плиты (открытия формы) | мм | 1152 | |||
| Размер плиты | мм | 1560х1560 | |||
| Расстояние между колоннами | мм | 1080х1080 | |||
| Максимальное расстояние | мм | 2250 | |||
| Высота формы (мин-макс) | мм | 450-1100 | |||
| Ход выталкивателя | мм | 300 | |||
| Усилие выталкивателя | Кн | 210 | |||
| ОБЩИЕ ДАННЫЕ | |||||
| Давление гидравлической системы | Мра | 17,5 | |||
| Мощность мотора насоса | кВ | 64,6+64,6 | |||
| Мощность нагревателей | кВ | 65 | |||
| Количество температурных зон | — | 7 | |||
| Объем масляного бака | л | 1140 | |||
| Габариты (ДхШхВ) | м | 10,5х2,7х3,4 | |||
| Вес оборудования | т | 43 | |||
HMD 1100 M8-Sll
| Параметры | HMD 1100 M8 | ||||
| Международный размер | 8514/1100 | ||||
| УЗЕЛ ВПРЫСКА | A | B | C | D | |
| Объем впрыска (теоретический) | см3 | 3686 | 4503 | 5401 | 6381 |
| Масса впрыска (PS) | гр | 3354 | 4097 | 4915 | 5870 |
| Скорость впрыска (PS) | гр/сек | 719 | 878 | 1053 | 1245 |
| Диаметр шнека | мм | 95 | 105 | 115 | 125 |
| Давление впрыска | МПа | 231 | 189 | 158 | 134 |
| Соотношение L/D шнека | — | 24,7:1 | 22,5:1 | 20,2:1 | 18,3:1 |
| Ход шнека | мм | 520 | |||
| Скорость вращения шнека | об/мин | 0-120 | |||
| УЗЕЛ СМЫКАНИЯ | |||||
| Усилие смыкания | кН | 11000 | |||
| Ход подвижной плиты (открытия формы) | мм | 1250 | |||
| Размер плиты | мм | 1710х1710 | |||
| Расстояние между колоннами | мм | 1180х1180 | |||
| Максимальное расстояние | мм | 2430 | |||
| Высота формы (мин-макс) | мм | 500-1180 | |||
| Ход выталкивателя | мм | 320 | |||
| Усилие выталкивателя | Кн | 210 | |||
| ОБЩИЕ ДАННЫЕ | |||||
| Давление гидравлической системы | Мра | 17,5 | |||
| Мощность мотора насоса | кВ | 64,6+36,5+36,5 | |||
| Мощность нагревателей | кВ | 68,6 | |||
| Количество температурных зон | — | 7 | |||
| Объем масляного бака | л | 1370 | |||
| Габариты (ДхШхВ) | м | 11,8х2,8х3,4 | |||
| Вес оборудования | т | 49 | |||
HMD 1300 M8-Sll
| Параметры | HMD 1300 M8 | ||||
| Международный размер | 10897/1300 | ||||
| УЗЕЛ ВПРЫСКА | A | B | C | D | |
| Объем впрыска (теоретический) | см3 | 5022 | 6024 | 7118 | 8302 |
| Масса впрыска (PS) | гр | 4570 | 5482 | 6477 | 7555 |
| Скорость впрыска (PS) | гр/сек | 886 | 1063 | 1256 | 1465 |
| Диаметр шнека | мм | 105 | 115 | 125 | 135 |
| Давление впрыска | МПа | 217 | 181 | 153 | 132 |
| Соотношение L/D шнека | — | 25,1:1 | 22,8:1 | 21:1 | 19,4:1 |
| Ход шнека | мм | 580 | |||
| Скорость вращения шнека | об/мин | 0-94 | |||
| УЗЕЛ СМЫКАНИЯ | |||||
| Усилие смыкания | кН | 13000 | |||
| Ход подвижной плиты (открытия формы) | мм | 1350 | |||
| Размер плиты | мм | 1845х1815 | |||
| Расстояние между колоннами | мм | 1300х1250 | |||
| Максимальное расстояние | мм | 2700 | |||
| Высота формы (мин-макс) | мм | 550-1350 | |||
| Ход выталкивателя | мм | 330 | |||
| Усилие выталкивателя | Кн | 230 | |||
| ОБЩИЕ ДАННЫЕ | |||||
| Давление гидравлической системы | Мра | 17,5 | |||
| Мощность мотора насоса | кВ | 64,6+64,6+36,5 | |||
| Мощность нагревателей | кВ | 79,3 | |||
| Количество температурных зон | — | 7 | |||
| Объем масляного бака | л | 1350 | |||
| Габариты (ДхШхВ) | м | 12,1х3х3,5 | |||
| Вес оборудования | т | 61 | |||
HMD 1500 M8-Sll
| Параметры | HMD 1500 M8 | ||||
| Международный размер | 13087/1500 | ||||
| УЗЕЛ ВПРЫСКА | A | B | C | D | |
| Объем впрыска (теоретический) | см3 | 6232 | 7360 | 8588 | 9908 |
| Масса впрыска (PS) | гр | 5671 | 6700 | 7815 | 9016 |
| Скорость впрыска (PS) | гр/сек | 1045 | 1234 | 1440 | 1661 |
| Диаметр шнека | мм | 115 | 125 | 135 | 145 |
| Давление впрыска | МПа | 210 | 177 | 152 | 132 |
| Соотношение L/D шнека | — | 24,2:1 | 22,3:1 | 20,6:1 | 19,2:1 |
| Ход шнека | мм | 600 | |||
| Скорость вращения шнека | об/мин | 0-95 | |||
| УЗЕЛ СМЫКАНИЯ | |||||
| Усилие смыкания | кН | 15000 | |||
| Ход подвижной плиты (открытия формы) | мм | 1550 | |||
| Размер плиты | мм | 2060х1960 | |||
| Расстояние между колоннами | мм | 1460х1360 | |||
| Максимальное расстояние | мм | 2950 | |||
| Высота формы (мин-макс) | мм | 700-1400 | |||
| Ход выталкивателя | мм | 350 | |||
| Усилие выталкивателя | Кн | 330 | |||
| ОБЩИЕ ДАННЫЕ | |||||
| Давление гидравлической системы | Мра | 17,5 | |||
| Мощность мотора насоса | кВ | 64,6+64,6+64,6 | |||
| Мощность нагревателей | кВ | 82,3 | |||
| Количество температурных зон | — | 8 | |||
| Объем масляного бака | л | 1800 | |||
| Габариты (ДхШхВ) | м | 13,2х3,0х3,7 | |||
| Вес оборудования | т | 87 | |||
HMD 1700 M8-Sll
| Параметры | HMD 1700 M8 | ||||
| Международный размер | 15069/1700 | ||||
| УЗЕЛ ВПРЫСКА | A | B | C | D | |
| Объем впрыска (теоретический) | см3 | 7351 | 8628 | 10006 | 11486 |
| Масса впрыска (PS) | гр | 6690 | 7851 | 9105 | 10453 |
| Скорость впрыска (PS) | гр/сек | 1070 | 1256 | 1457 | 1672 |
| Диаметр шнека | мм | 120 | 130 | 140 | 150 |
| Давление впрыска | МПа | 205 | 174 | 150 | 131 |
| Соотношение L/D шнека | — | 23.3:1 | 22.6:1 | 20:1 | 18.7:1 |
| Ход шнека | мм | 650 | |||
| Скорость вращения шнека | об/мин | 0-85 | |||
| УЗЕЛ СМЫКАНИЯ | |||||
| Усилие смыкания | кН | 17000 | |||
| Ход подвижной плиты (открытия формы) | мм | 1700 | |||
| Размер плиты | мм | 2225х2095 | |||
| Расстояние между колоннами | мм | 1560х1430 | |||
| Максимальное расстояние | мм | 3300 | |||
| Высота формы (мин-макс) | мм | 700-1600 | |||
| Ход выталкивателя | мм | 400 | |||
| Усилие выталкивателя | Кн | 330 | |||
| ОБЩИЕ ДАННЫЕ | |||||
| Давление гидравлической системы | Мра | 17.5 | |||
| Мощность мотора насоса | кВ | 64.6+64.6+64.6 | |||
| Мощность нагревателей | кВ | 98.1 | |||
| Количество температурных зон | — | 8 | |||
| Объем масляного бака | л | 2200 | |||
| Габариты оборудования (ДхШхВ) | м | 14.7х3.2х3.6 | |||
| Вес оборудования | т | 103 | |||
HMD 1700 M8-Sll
| Параметры | HMD 1700 M8 | ||||
| Международный размер | 19232/1700 | ||||
| УЗЕЛ ВПРЫСКА | A | B | C | D | |
| Объем впрыска (теоретический) | см3 | 9291 | 10776 | 12370 | 14074 |
| Масса впрыска (PS) | гр | 8455 | 9806 | 11257 | 12808 |
| Скорость впрыска (PS) | гр/сек | 1156 | 1341 | 1539 | 1751 |
| Диаметр шнека | мм | 130 | 140 | 150 | 160 |
| Давление впрыска | МПа | 207 | 179 | 156 | 137 |
| Соотношение L/D шнека | — | 24.3:1 | 22.5:1 | 21:1 | 19.7:1 |
| Ход шнека | мм | 700 | |||
| Скорость вращения шнека | об/мин | 0-90 | |||
| УЗЕЛ СМЫКАНИЯ | |||||
| Усилие смыкания | кН | 17000 | |||
| Ход подвижной плиты (открытия формы) | мм | 1700 | |||
| Размер плиты | мм | 2225х2095 | |||
| Расстояние между колоннами | мм | 1560х1430 | |||
| Максимальное расстояние | мм | 3300 | |||
| Высота формы (мин-макс) | мм | 700-1600 | |||
| Ход выталкивателя | мм | 400 | |||
| Усилие выталкивателя | Кн | 330 | |||
| ОБЩИЕ ДАННЫЕ | |||||
| Давление гидравлической системы | Мра | 17.5 | |||
| Мощность мотора насоса | кВ | 64.6+64.6+76 | |||
| Мощность нагревателей | кВ | 100 | |||
| Количество температурных зон | — | 8 | |||
| Объем масляного бака | л | 2200 | |||
| Габариты оборудования (ДхШхВ) | м | 14.7х3.2х3.6 | |||
| Вес оборудования | т | 105 | |||
HMD 2000 M8-Sll
| Параметры | HMD 2000 M8 | ||||||||
| Международный размер | 19232/2000 | 29000/2000 | |||||||
| УЗЕЛ ВПРЫСКА | A | B | C | D | A | B | |||
| Объем впрыска (теоретический) | см3 | 9291 | 10776 | 12370 | 14074 | 18086 | 20418 | ||
| Масса впрыска (PS) | гр | 8455 | 9806 | 11257 | 12808 | 16459 | 18580 | ||
| Скорость впрыска (PS) | гр/сек | 1156 | 1341 | 1539 | 1751 | 1516 | 1712 | ||
| Диаметр шнека | мм | 130 | 140 | 150 | 160 | 160 | 170 | ||
| Давление впрыска | МПа | 207 | 179 | 156 | 137 | 158 | 140 | ||
| Соотношение L/D шнека | — | 24.3:1 | 22.5:1 | 21:1 | 19.7:1 | 23:1 | 21.6:1 | ||
| Ход шнека | мм | 700 | 900 | ||||||
| Скорость вращения шнека | об/мин | 0-90 | 0-72 | ||||||
| УЗЕЛ СМЫКАНИЯ | |||||||||
| Усилие смыкания | кН | 20000 | |||||||
| Ход подвижной плиты (открытия формы) | мм | 1750 | |||||||
| Размер плиты | мм | 2425х2305 | |||||||
| Расстояние между колоннами | мм | 1720х1600 | |||||||
| Максимальное расстояние | мм | 3350 | |||||||
| Высота формы (мин-макс) | мм | 750-1600 | |||||||
| Ход выталкивателя | мм | 400 | |||||||
| Усилие выталкивателя | Кн | 430 | |||||||
| ОБЩИЕ ДАННЫЕ | |||||||||
| Давление гидравлической системы | Мра | 17.5 | |||||||
| Мощность мотора насоса | кВ | 64.6+64.6+76 | 64.6+64.6+76 | ||||||
| Мощность нагревателей | кВ | 100 | 130 | ||||||
| Количество температурных зон | — | 8 | 9 | ||||||
| Объем масляного бака | л | 2700 | |||||||
| Габариты оборудования (ДхШхВ) | м | 16.5х3.5х3.7 | |||||||
| Вес оборудования | т | 115 | |||||||
HMD 2280 M8-Sll
| Параметры | HMD 2280 M8 | ||||||||
| Международный размер | 40000/2280 | 58000/2280 | |||||||
| УЗЕЛ ВПРЫСКА | A | B | A | B | |||||
| Объем впрыска (теоретический) | см3 | 25434 | 28339 | 37680 | 41542 | ||||
| Масса впрыска (PS) | гр | 23145 | 25788 | 34289 | 37803 | ||||
| Скорость впрыска (PS) | гр/сек | 1877 | 2091 | 2167 | 2390 | ||||
| Диаметр шнека | мм | 180 | 190 | 200 | 210 | ||||
| Давление впрыска | МПа | 156 | 140 | 154 | 139 | ||||
| Соотношение L/D шнека | — | 24:1 | 22.7:1 | 21.5:1 | 20.5:1 | ||||
| Ход шнека | мм | 1000 | 1200 | ||||||
| Скорость вращения шнека | об/мин | 0-58 | 0-58 | ||||||
| УЗЕЛ СМЫКАНИЯ | |||||||||
| Усилие смыкания | кН | 22800 | |||||||
| Ход подвижной плиты (открытия формы) | мм | 1900 | |||||||
| Размер плиты | мм | 2505х2380 | |||||||
| Расстояние между колоннами | мм | 1770х1600 | |||||||
| Максимальное расстояние | мм | 3600 | |||||||
| Высота формы (мин-макс) | мм | 800-1700 | |||||||
| Ход выталкивателя | мм | 420 | |||||||
| Усилие выталкивателя | Кн | 430 | |||||||
| ОБЩИЕ ДАННЫЕ | |||||||||
| Давление гидравлической системы | Мра | 17.5 | |||||||
| Мощность мотора насоса | кВ | 60+60+60+60 | 60+60+72+72 | ||||||
| Мощность нагревателей | кВ | 173.9 | 204.5 | ||||||
| Количество температурных зон | — | 11 | 13 | ||||||
| Объем масляного бака | л | 3400 | |||||||
| Габариты оборудования (ДхШхВ) | м | 18.7х3.9х4.2 | |||||||
| Вес оборудования | т | 148 | 154 | ||||||
HMD 2400 M-Sll
| Параметры | HMD 2400 M8 | ||||||||
| Международный размер | 40000/2400 | 58000/2400 | |||||||
| УЗЕЛ ВПРЫСКА | A | B | A | B | |||||
| Объем впрыска (теоретический) | см3 | 25434 | 28339 | 37680 | 41542 | ||||
| Масса впрыска (PS) | гр | 23145 | 25788 | 34289 | 37803 | ||||
| Скорость впрыска (PS) | гр/сек | 1877 | 2091 | 2167 | 2390 | ||||
| Диаметр шнека | мм | 180 | 190 | 200 | 210 | ||||
| Давление впрыска | МПа | 156 | 140 | 154 | 139 | ||||
| Соотношение L/D шнека | — | 24:1 | 22.7:1 | 21.5:1 | 20.5:1 | ||||
| Ход шнека | мм | 1000 | 1200 | ||||||
| Скорость вращения шнека | об/мин | 0-58 | 0-58 | ||||||
| УЗЕЛ СМЫКАНИЯ | |||||||||
| Усилие смыкания | кН | 24000 | |||||||
| Ход подвижной плиты (открытия формы) | мм | 1980 | |||||||
| Размер плиты | мм | 2615х2480 | |||||||
| Расстояние между колоннами | мм | 1850х1650 | |||||||
| Максимальное расстояние | мм | 3780 | |||||||
| Высота формы (мин-макс) | мм | 800-1800 | |||||||
| Ход выталкивателя | мм | 480 | |||||||
| Усилие выталкивателя | Кн | 565 | |||||||
| ОБЩИЕ ДАННЫЕ | |||||||||
| Давление гидравлической системы | Мра | 17.5 | |||||||
| Мощность мотора насоса | кВ | 60+60+60+60 | 60+60+72+72 | ||||||
| Мощность нагревателей | кВ | 173.9 | 204.5 | ||||||
| Количество температурных зон | — | 11 | 13 | ||||||
| Объем масляного бака | л | 3400 | |||||||
| Габариты оборудования (ДхШхВ) | м | 19.1х4.2х4.0 | |||||||
| Вес оборудования | т | 175 | 180 | ||||||
HMD 2900 M-Sll
| Параметры | HMD 2900 M8 | ||||||||
| Международный размер | 58000/2900 | 72000/2900 | |||||||
| УЗЕЛ ВПРЫСКА | A | B | A | B | |||||
| Объем впрыска (теоретический) | см3 | 37608 | 41542 | 47493 | 51908 | ||||
| Масса впрыска (PS) | гр | 34289 | 37803 | 43218 | 47236 | ||||
| Скорость впрыска (PS) | гр/сек | 2376 | 2620 | 2403 | 2627 | ||||
| Диаметр шнека | мм | 200 | 210 | 220 | 230 | ||||
| Давление впрыска | МПа | 154 | 139 | 152 | 139 | ||||
| Соотношение L/D шнека | — | 21.5:1 | 20.5:1 | 21.5:1 | 20.5:1 | ||||
| Ход шнека | мм | 1200 | 1250 | ||||||
| Скорость вращения шнека | об/мин | 0-58 | 0-65 | ||||||
| УЗЕЛ СМЫКАНИЯ | |||||||||
| Усилие смыкания | кН | 29000 | |||||||
| Ход подвижной плиты (открытия формы) | мм | 2050 | |||||||
| Размер плиты | мм | 2620х2520 | |||||||
| Расстояние между колоннами | мм | 2050х1750 | |||||||
| Максимальное расстояние | мм | 3950 | |||||||
| Высота формы (мин-макс) | мм | 900-1900 | |||||||
| Ход выталкивателя | мм | 480 | |||||||
| Усилие выталкивателя | Кн | 565 | |||||||
| ОБЩИЕ ДАННЫЕ | |||||||||
| Давление гидравлической системы | Мра | 17.5 | |||||||
| Мощность мотора насоса | кВ | 60+60+60+60+60 | 60+60+60+60+60 | ||||||
| Мощность нагревателей | кВ | 204.5 | 237.3 | ||||||
| Количество температурных зон | — | 13 | 14 | ||||||
| Объем масляного бака | л | 3500 | |||||||
| Габариты оборудования (ДхШхВ) | м | 20.6х4.2х4.2 | 21х4.2х4.2 | ||||||
| Вес оборудования | т | 204 | 210 | ||||||
HMD 3300 M-Sll
| Параметры | HMD 3300 M8 | ||||||||
| Международный размер | 72000/3300 | 103000/3300 | |||||||
| УЗЕЛ ВПРЫСКА | A | B | A | B | C | ||||
| Объем впрыска (теоретический) | см3 | 47493 | 51908 | 61037 | 66268 | 71638 | |||
| Масса впрыска (PS) | гр | 43218 | 47236 | 55576 | 60304 | 65191 | |||
| Скорость впрыска (PS) | гр/сек | 2403 | 2627 | 2757 | 2992 | 3236 | |||
| Диаметр шнека | мм | 220 | 230 | 240 | 250 | 260 | |||
| Давление впрыска | МПа | 152 | 139 | 169 | 156 | 144 | |||
| Соотношение L/D шнека | — | 21.5:1 | 20.5:1 | 23:1 | 23:1 | 22.9:1 | |||
| Ход шнека | мм | 1250 | 1350 | ||||||
| Скорость вращения шнека | об/мин | 0-65 | 0-54 | ||||||
| УЗЕЛ СМЫКАНИЯ | |||||||||
| Усилие смыкания | кН | 33000 | |||||||
| Ход подвижной плиты (открытия формы) | мм | 2180 | |||||||
| Размер плиты | мм | 3150х2850 | |||||||
| Расстояние между колоннами | мм | 2250х1900 | |||||||
| Максимальное расстояние | мм | 4280 | |||||||
| Высота формы (мин-макс) | мм | 1000-2100 | |||||||
| Ход выталкивателя | мм | 560 | |||||||
| Усилие выталкивателя | Кн | 565 | |||||||
| ОБЩИЕ ДАННЫЕ | |||||||||
| Давление гидравлической системы | Мра | 17.5 | |||||||
| Мощность мотора насоса | кВ | 60+60+60+60+60 | 72+72+72+72+72 | ||||||
| Мощность нагревателей | кВ | 237.3 | 295.5 | ||||||
| Количество температурных зон | — | 14 | 11 | ||||||
| Объем масляного бака | л | 3500 | |||||||
| Габариты оборудования (ДхШхВ) | м | 21.6х4.6х4.6 | 22.7х4.6х4.7 | ||||||
| Вес оборудования | т | 250 | 27 | ||||||
