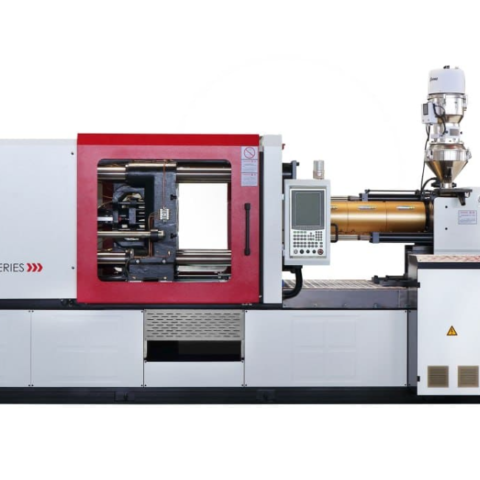

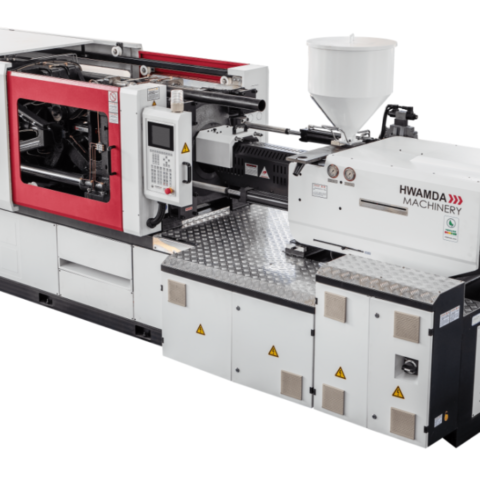

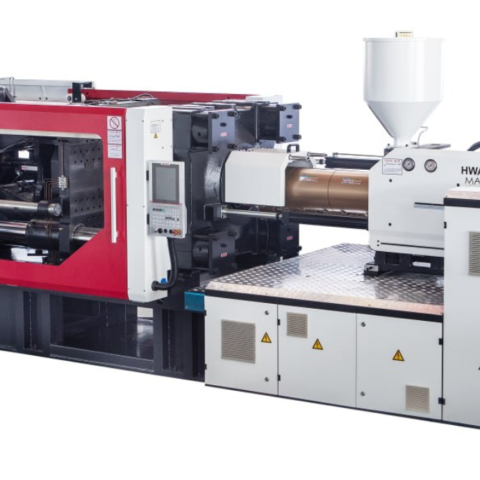

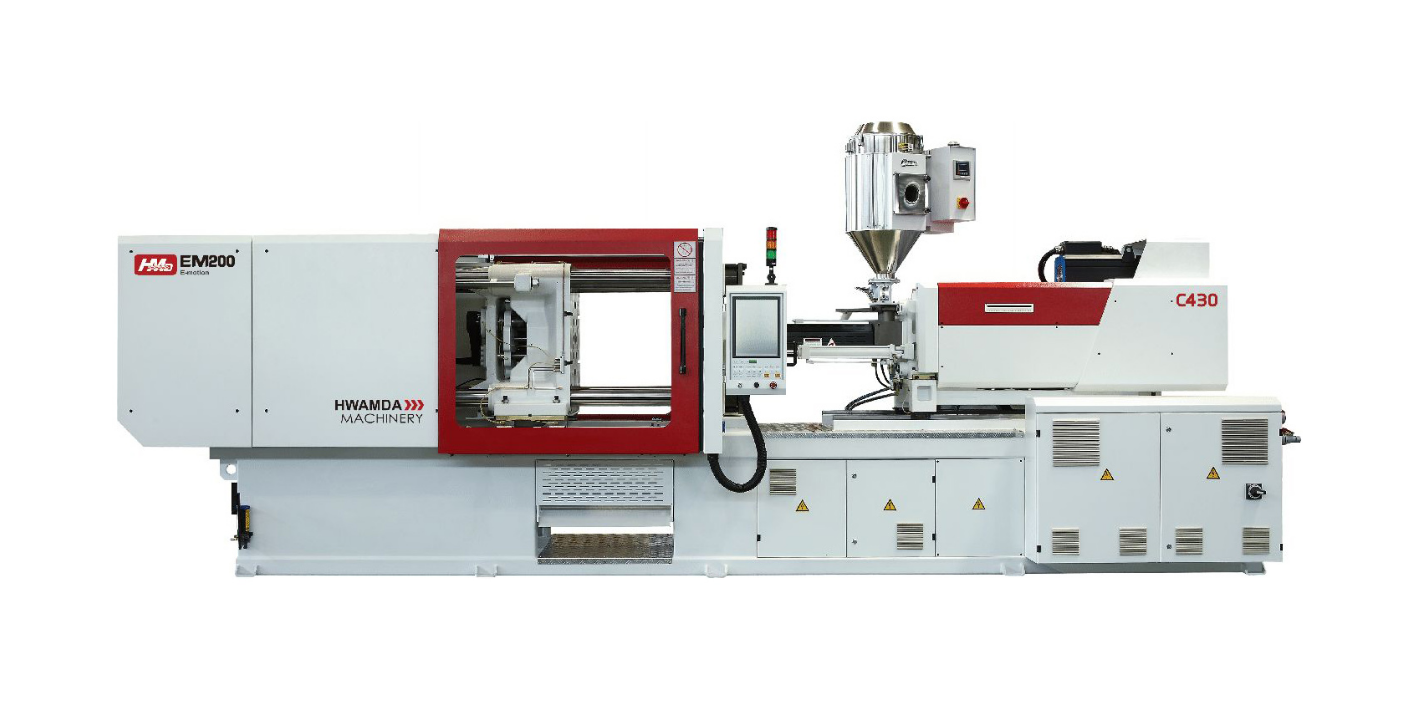

Совершенно новая концепция полностью электрических инжекционно-литьевых машин HWAMDA HMD EM с серводвигателями. Самые современные технологии: высокая скорость впрыска, быстрый отклик и высокий ресурс эксплуатации. Термопластавтоматы представлены линейкой с усилием смыкания от 100 до 200 тонн. Отличительными особенностями данной серии машин являются такие характеристики, как:
- конструктивно усовершенствованный усиленный узел смыкания;
- высокая механическая жесткость рамы машины;
- усовершенствованный узел впрыска для скоростной работы;
- модульная конструкция узла впрыска;
- оптимизированная система контроля и управления.
Компактная модульная конструкция, которая обеспечивает использование разных узлов впрыска для лучшего производства высокоточных изделий.
Неоспоримыми преимуществами полностью электрических инжекционно-литьевых машин являются:
- Более точный контроль и повторяемость отливаемых изделий за счет контроля сервомотором;
- Нет влияния температуры гидравлического масла из-за его отсутствия;
- Простота конструкции без гидравлических элементов;
- Охлаждение требуется только на зону загрузки сырья;
- Сервомоторы эффективно экономят электроэнергию;
- Короткий сухой цикл и высокая скорость впрыска.

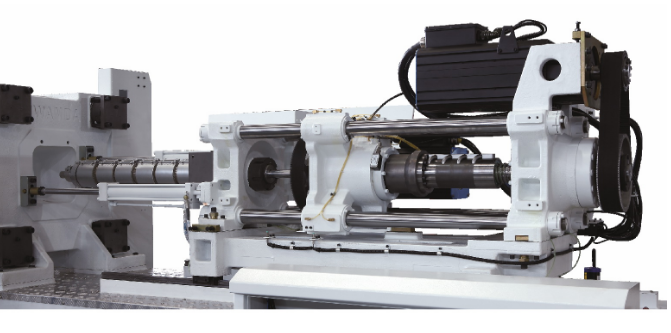

- Универсальная конструкция узла впрыска, позволяющая менять узлы на одной машине в зависимости от задач и особенностей выпускаемых изделий.

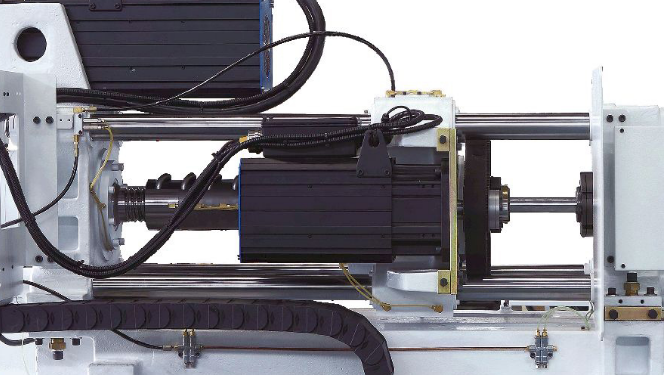

- Высокоскоростные характеристики узла впрыска, скорость 0 – 300 мм/сек и отклик 40 мс. Оптимальное решение для тонкостенных и высокоточных изделий.
- Шнек изготовлен из высококачественной легированной стали, обеспечен защитой от коррозии и трения. Высокая точность дозы впрыска расплава.

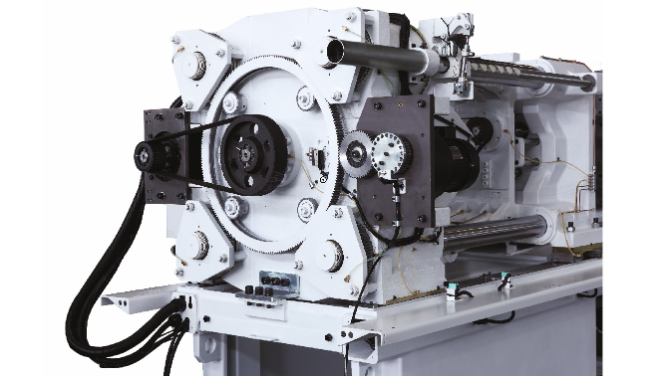

- Новый, усовершенствованный дизайн и конструктив узла смыкания с высокой жесткостью обеспечивает стабильную, эффективную и быструю работу. Оптимальное решение для литья под давлением для изделий с повышенным требованием к точности размеров.
- Закрытая система смазки оптимальна для точной и стабильной работы узлов.
- Т-слот обеспечивает быструю и легкую смену пресс-форм.
- Синхронные серводвигатели обеспечивают эффективный отклик и необходимую мощность, отличаются производительностью при низком энергопотреблении.
- Очень низкий уровень шума работы узлов машины.
- Высокая скорость работы и быстрый отклик всей сервосистемы.

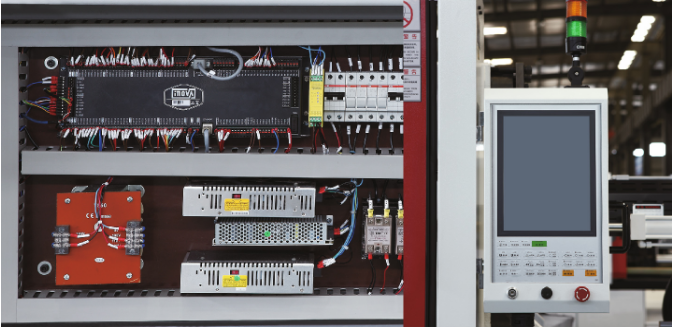

- Современная электронная система управления и контроля литьевой машиной. Язык интерфейса английский и русский. Термопластавтоматы управляются с помощью контроллеров ведущей австрийской компании KEBA.
- Опционально предусмотрена возможность установки программы KePlast EasyNet – электронный мониторинг оборудования и производства, анализ производственного процесса термопластавтомата и пресс-форм, снижение энергозатрат, фиксация качества всех стадий процесса производства, быстрая проверка простоя машин, журнал истории состояния машины (контроль за деятельностью оператора машины).
- Сертифицированное качество и долгий срок службы при использовании в системе комплектующих знаменитых брендов мирового уровня Schneider, ABB, Muller etc.
HMD 100 EM Параметры
| УЗЕЛ СМЫКАНИЯ | ||||||||||
| Усилие смыкания | кН | 1000 | ||||||||
| Ход подвижной плиты | мм | 360 | ||||||||
| Размер плиты | мм×мм | 640×640 | ||||||||
| Расстояние между колоннами | мм×мм | 420×420 | ||||||||
| Максимальное раскрытие | мм | 760 | ||||||||
| Высота пресс-формы | мм | 150-400 | ||||||||
| Ход толкателей | мм | 100 | ||||||||
| Усилие толкателя | кН | 20 | ||||||||
| УЗЕЛ ВПРЫСКА | C120h | C160h | C210h | |||||||
| Объем впрыска | см3 | 46 | 64 | 74 | 64 | 74 | 96 | 86 | 113 | 142 |
| Масса впрыска | г | 41 | 58 | 67 | 58 | 67 | 88 | 78 | 102 | 130 |
| Максимальная скорость впрыска | мм/с | 350 | 350 | 350 | ||||||
| Скорость впрыска | г/с | 133 | 186 | 215 | 186 | 215 | 280 | 215 | 280 | 335 |
| Диаметр шнека | мм | 22 | 26 | 28 | 26 | 28 | 32 | 28 | 32 | 36 |
| Давление впрыска | МПа | 281 | 201 | 173 | 247 | 213 | 163 | 276 | 211 | 167 |
| Давление выдержки | МПа | 210 | 151 | 130 | 185 | 160 | 122 | 207 | 158 | 125 |
| Соотношение L:D шнека | — | 23,6 | 20 | 18,6 | 21,5 | 20 | 18,7 | 23,4 | 20,5 | 18,2 |
| Ход шнека | мм | 120 | 120 | 140 | ||||||
| Скорость вращения шнека | об/мин | 400 | 400 | 400 | ||||||
| ОБЩИЕ ДАННЫЕ | ||||||||||
| Мощность мотора | кВт | 28 | 30 | 33 | ||||||
| Габариты | мм×мм | 4,5×1,3×1,9 | 4,5×1,3×1,9 | 4,5×1,3×1,9 | ||||||
| Вес машины | кг | 4300 | 4300 | 4500 | ||||||
| Количество температурных зон | — | 4 | 4 | 4 | ||||||
| УЗЕЛ СМЫКАНИЯ | ||||||||||
| Усилие смыкания | кН | 1300 | ||||||||
| Ход подвижной плиты | мм | 400 | ||||||||
| Размер плиты | мм×мм | 700×700 | ||||||||
| Расстояние между колоннами | мм×мм | 470×470 | ||||||||
| Максимальное раскрытие | мм | 900 | ||||||||
| Высота пресс-формы | мм | 150-500 | ||||||||
| Ход толкателей | мм | 100 | ||||||||
| Усилие толкателя | кН | 30 | ||||||||
| УЗЕЛ ВПРЫСКА | C160h | C210h | C315h | |||||||
| Объем впрыска | см3 | 64 | 74 | 96 | 86 | 113 | 142 | 129 | 163 | 201 |
| Масса впрыска | г | 58 | 67 | 88 | 78 | 102 | 130 | 117 | 148 | 183 |
| Максимальная скорость впрыска | мм/с | 350 | 350 | 350 | ||||||
| Скорость впрыска | г/с | 186 | 215 | 280 | 215 | 280 | 335 | 280 | 335 | 438 |
| Диаметр шнека | мм | 26 | 28 | 32 | 28 | 32 | 36 | 32 | 36 | 40 |
| Давление впрыска | МПа | 247 | 213 | 163 | 276 | 211 | 167 | 259 | 205 | 166 |
| Давление выдержки | МПа | 185 | 160 | 122 | 207 | 158 | 125 | 194 | 154 | 124 |
| Соотношение L:D шнека | — | 21,5 | 20 | 18,7 | 23,4 | 20,5 | 18,2 | 23 | 20,5 | 18,5 |
| Ход шнека | мм | 120 | 140 | 160 | ||||||
| Скорость вращения шнека | об/мин | 400 | 400 | 400 | ||||||
| ОБЩИЕ ДАННЫЕ | ||||||||||
| Мощность | кВт | 31 | 35 | 40 | ||||||
| Габариты | мм×мм | 5,5×1,5×2,1 | 5,5×1,5×2,1 | 5,5×1,5×2,1 | ||||||
| Вес машины | кг | 5200 | 5300 | 5300 | ||||||
| Количество температурных зон | — | 4 | 4 | 4 | ||||||
| УЗЕЛ СМЫКАНИЯ | ||||||||||
| Усилие смыкания | кН | 1700 | ||||||||
| Ход подвижной плиты | мм | 450 | ||||||||
| Размер плиты | мм×мм | 770×770 | ||||||||
| Расстояние между колоннами | мм×мм | 520×520 | ||||||||
| Максимальное раскрытие | мм | 970 | ||||||||
| Высота пресс-формы | мм | 200-500 | ||||||||
| Ход толкателей | мм | 120 | ||||||||
| Усилие толкателя | кН | 35 | ||||||||
| УЗЕЛ ВПРЫСКА | C210h | C315h | C430h | |||||||
| Объем впрыска | см3 | 86 | 113 | 142 | 129 | 163 | 201 | 183 | 226 | 286 |
| Масса впрыска | г | 78 | 102 | 130 | 117 | 148 | 183 | 167 | 206 | 260 |
| Максимальная скорость впрыска | мм/с | 350 | 350 | 350 | ||||||
| Скорость впрыска | г/с | 215 | 280 | 355 | 280 | 355 | 438 | 355 | 438 | 554 |
| Диаметр шнека | мм | 28 | 32 | 36 | 32 | 36 | 40 | 36 | 40 | 45 |
| Давление впрыска | МПа | 276 | 211 | 167 | 259 | 205 | 166 | 246 | 201 | 160 |
| Давление выдержки | МПа | 207 | 158 | 125 | 194 | 154 | 124 | 186 | 151 | 120 |
| Соотношение L:D шнека | — | 23,4 | 20,5 | 18,2 | 23 | 20,5 | 18,5 | 23,3 | 21 | 18,6 |
| Ход шнека | мм | 140 | 160 | 180 | ||||||
| Скорость вращения шнека | об/мин | 400 | 400 | 400 | ||||||
| ОБЩИЕ ДАННЫЕ | ||||||||||
| Мощность мотора | кВт | 37 | 42 | 45 | ||||||
| Габариты | мм×мм | 5,8×1,5×2,1 | 5,8×1,5×2,1 | 5,8×1,5×2,1 | ||||||
| Вес машины | кг | 6800 | 7000 | 7000 | ||||||
| Количество температурных зон | — | 4 | 4 | 4 | ||||||
| УЗЕЛ СМЫКАНИЯ | ||||||||||
| Усилие смыкания | кН | 2000 | ||||||||
| Ход подвижной плиты | мм | 520 | ||||||||
| Размер плиты | мм×мм | 855×855 | ||||||||
| Расстояние между колоннами | мм×мм | 580×580 | ||||||||
| Максимальное раскрытие | мм | 1120 | ||||||||
| Высота пресс-формы | мм | 200-600 | ||||||||
| Ход толкателей | мм | 140 | ||||||||
| Усилие толкателя | кН | 45 | ||||||||
| УЗЕЛ ВПРЫСКА | C315h | C430h | C620h | |||||||
| Объем впрыска | см3 | 129 | 163 | 201 | 183 | 226 | 286 | 264 | 334 | 412 |
| Масса впрыска | г | 117 | 148 | 183 | 167 | 206 | 260 | 240 | 304 | 375 |
| Максимальная скорость впрыска | мм/с | 350 | 350 | 300 | ||||||
| Скорость впрыска | г/с | 280 | 355 | 438 | 355 | 438 | 554 | 377 | 476 | 588 |
| Диаметр шнека | мм | 32 | 36 | 40 | 36 | 40 | 45 | 40 | 45 | 50 |
| Давление впрыска | МПа | 259 | 205 | 166 | 248 | 201 | 160 | 251 | 198 | 160 |
| Давление выдержки | МПа | 194 | 154 | 124 | 186 | 151 | 120 | 188 | 148 | 120 |
| Соотношение L:D шнека | — | 23 | 20,5 | 18,5 | 23,3 | 21 | 18,6 | 23,6 | 21 | 18,9 |
| Ход шнека | мм | 160 | 180 | 210 | ||||||
| Скорость вращения шнека | об/мин | 400 | 400 | 300 | ||||||
| ОБЩИЕ ДАННЫЕ | ||||||||||
| Мощность мотора | кВт | 45 | 48 | 53 | ||||||
| Габариты | мм×мм | 6,4×1,6×2,1 | 6,4×1,6×2,1 | 6,4×1,6×2,1 | ||||||
| Вес машины | кг | 8800 | 9100 | 9300 | ||||||
| Количество температурных зон | — | 4 | 4 | 4 | ||||||
