| Модель экструдера | SJZ 55/110 |
| Производительность | 110-150кг/ч (производительность зависит от материала и условий эксплуатации оборудования) |
| Скорость линии | 0,5-4,6м/мин (в зависимости от сечения изделия и условий эксплуатации оборудования) |
| Высота центра экструдера | 1050мм |
| Направление работы линии | справа налево |
| Условия установки | |
| Питание | 380В+10%, 3 фазы, 50Гц |
| Напряжение управления | 220В |
| Меры защиты | заземление |
| Сжатый воздух | рабочее давление: 0,4-0,6МПа |
| Охлаждающая вода | рабочее давление: 0,2-0,4МПа |
| Температура воды | 10-15℃ |

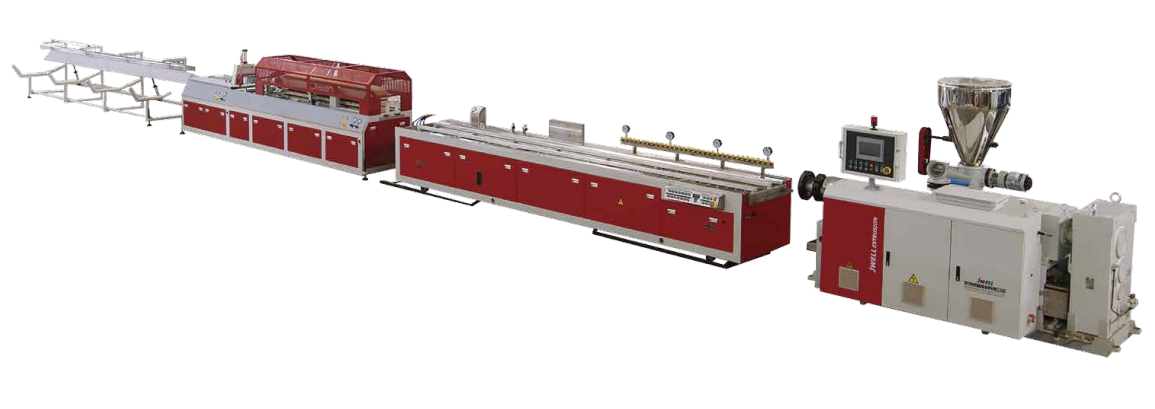

Перечень оборудования:
| № | Наименование |
| 1 | Шнековый загрузчик и загрузочный бункер |
| 2 | Конический двухшнековый экструдер SJZ 55/110 |
| 3 | Голова (не входит в стоимость) |
| 4 | Вакуумный калибровочный стол |
| 5 | Тянущее режущее устройство |
Комплектация и технические параметры:
| Шнековый загрузчик с загрузочным бункером | |

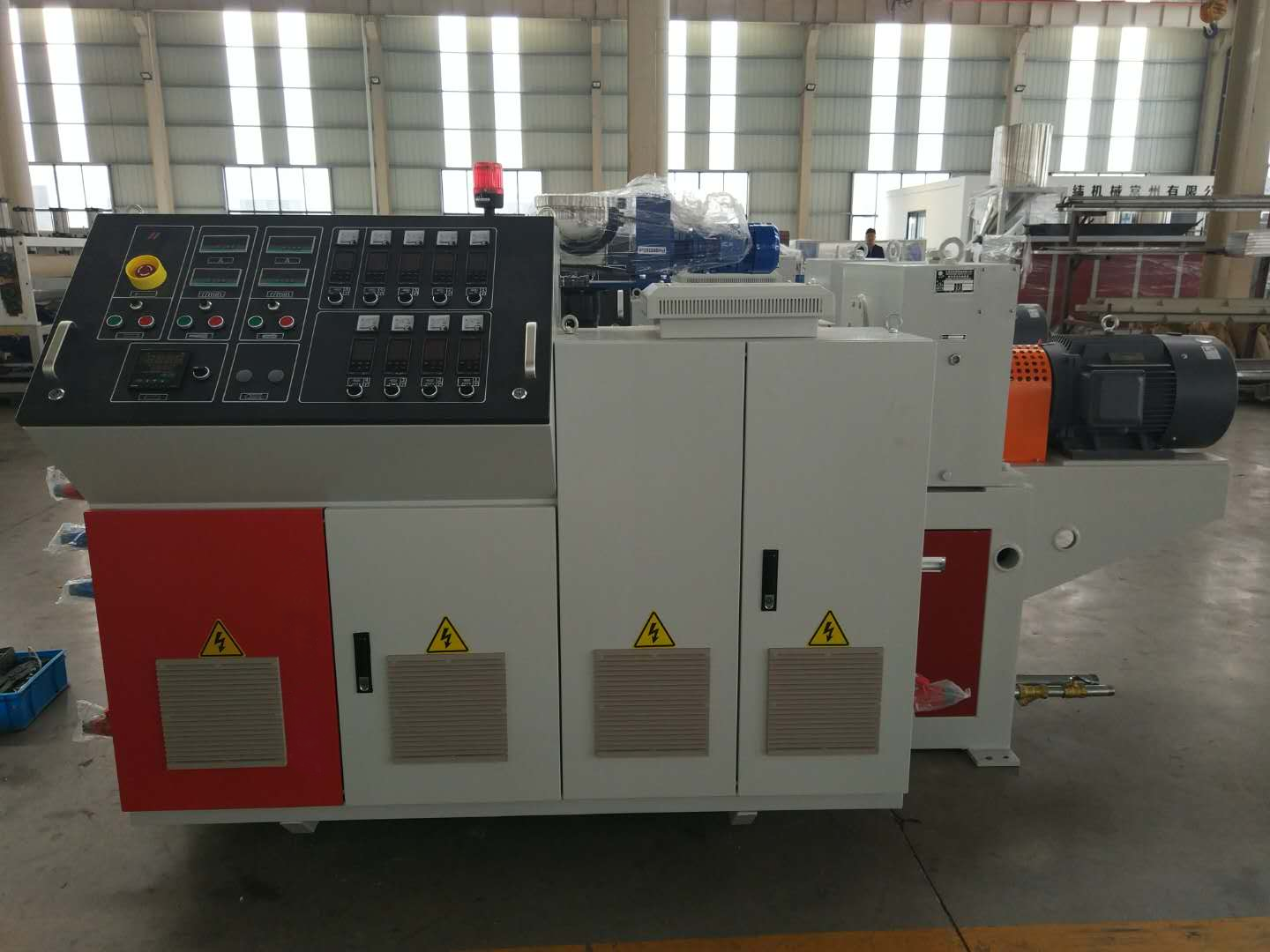

| Конический двухшнековый экструдер SJZ 55/110 | |
| Шнековая пара | |
| Диаметр шнека | 55/110мм |
| Конструкция шнека разработана специально для порошкового ПВХ, предусмотрено разнонаправленное вращение, скорость 1-34,7об/мин | |
| Материал шнека | азотированная сталь 38CrMoAlA, глубина азотирования 0,6-0,7мм, жесткость поверхности ≥HV940-1100 |
| Зоны нагрева | Кольцевые нагреватели из литого алюминия + кожух из нержавеющей стали + охлаждающие вентиляторы |
| Количество зон нагрева | 4 зоны |
| Общая мощность нагрева | 16кВт |
| Диапазон температур | 50-300℃ |
| Водяное охлаждение сердечника шнека | |
| Дозирующая система подачи | |
| Бункер из нержавеющей стали | принудительное перемешивание |
| Мощность двигателя подачи | 0,75 кВт, 3 фазы, асинхронный |
| Регулирование и контроль скорости подачи | частотный преобразователь АВВ/ Rexoth |
| Устройство вакуумной дегазации | |
| Водокольцевой вакуумный насос с прямым соединением | 1 шт. |
| Мощность вакуумного насоса | 1,5 кВт, 3 фазы, асинхронный |
| Степень вакуума | 0-0,075МПа |
| Редуктор | 1. Редуктор с высоким крутящим моментом
2.Устройство водного охлаждения 3. Материал редуктора: 20CrMoTi, жесткая поверхность зубцов 4. Изготовлен по немецкой технологии, обладает большим сроком службы, низким уровнем шума и нагрева 5. Соединяется с двигателем напрямую через соединительную муфту для повышения эффективности трансмиссии, редуктор вертикального типа |
| Двигатель | двигатель переменного тока 22 кВт Siemens Beide/Simo, частотный пребразователь Siemens Beide/Simo |
| Габариты экструдера | 3300*1100*2400 мм |
| Высота центра экструдера | 1050мм |
| Вес экструдера | 3000кг |
| Контроль температуры ПИД | |
| Система экстренной остановки и сигнализация | |
| Диапазон измерения системы аварийной сигнализации | |
| Функция защиты от перегрузки по току | |
| Функция автоматической сигнализации и остановки при смещении шнека | |
| Голова | В соответствии с чертежом клиента |

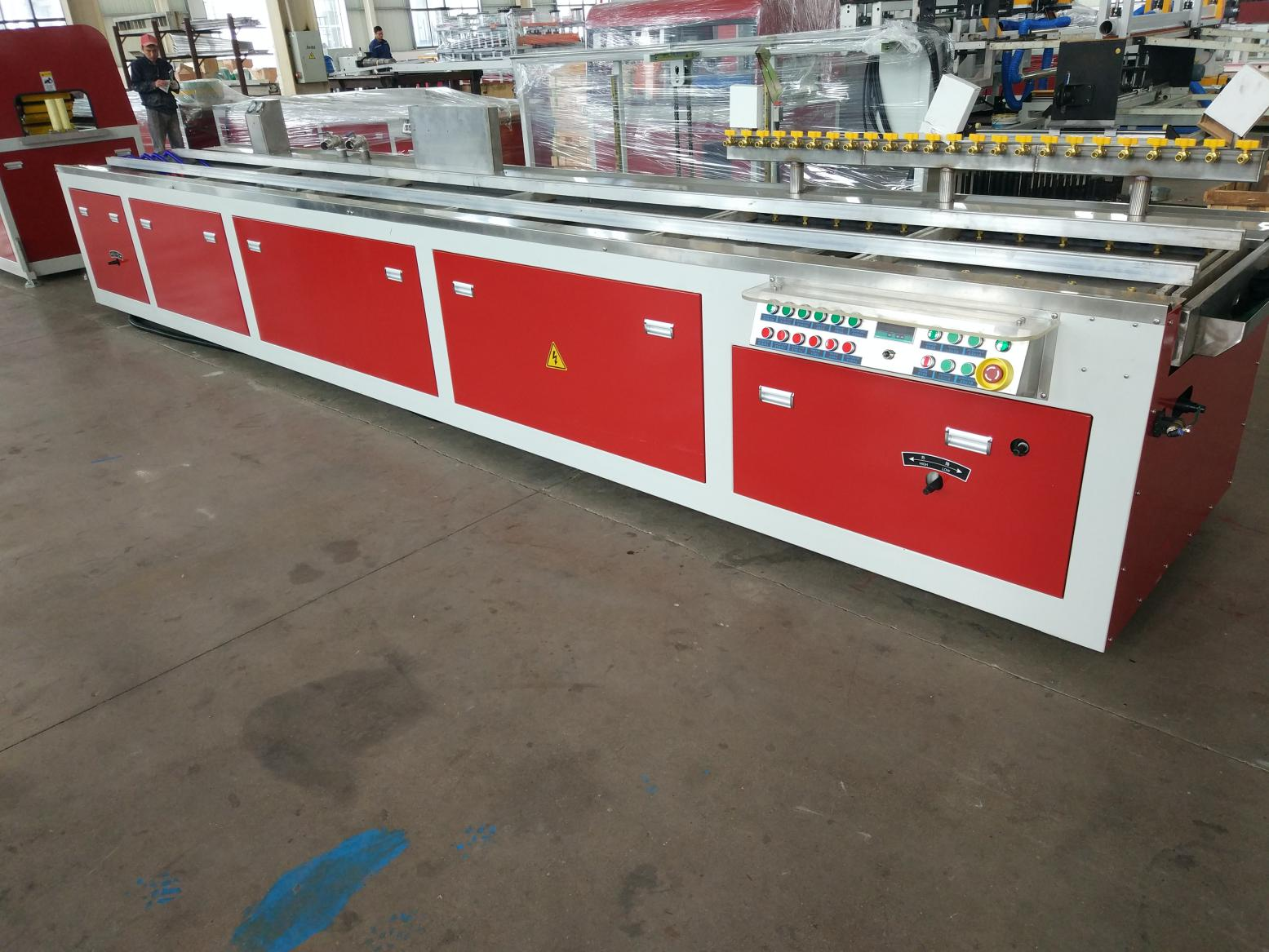

| Вакуумный калибровочный стол | |
| Ванна | нержавеющая сталь |
| Длина стола | 6000мм |
| Ширина стола | 1100мм |
| Расстояние между алюминиевыми направляющими | 320мм |
| Водокольцевой вакуумный насос | 4кВт*2шт. со звукоблокировкой (зимой необходимо спускать воду) |
| Степень вакуума | 0-0,09МПа |
| Водяной насос | 4 кВт*1 шт. |
| Количество вакуумных форсунок | 20 шт. (желтый цвет) |
| Количество водных форсунок | 20 шт. (голубой цвет) |
| Ванна | Нержавеющая сталь, направляющие из литого алюминия |
| Электрический шкаф и площадка для работы защищены от воды | |
| Вихревая сушка | 0,75 кВт, используется для удаления воды с поверхности |
| Устройство перемещения назад/вперед | резьбовое соединение калибровочного стола и тянущего устройства, мощность двигателя 0,75 кВт, электрическое управление |
| Устройство перемещения в вертикальном направлении | Управление электродвигателями с резьбовым соединением, 2 комплекта |
| Регулировка двух направлений | Ручная регулировка горизонтального уклона ванны и положения налево/направо калибрующего стола |
| Тянущее устройство | |
| Количество траков протяжки | 2 шт. |
| Двигатель протяжки | 1,5 кВт*2 шт., частотный преобразователь ABB/Rexoth |
| Длина протяжки | 2200мм |
| Рабочая длина | 2000мм |
| Рабочая ширина | 240мм |
| Резка | |
| Тип резки | подъем пильного диска |
| Внешний диаметр лезвия | 400мм |
| Двигатель | 2,2 кВт* 1 шт. |
| Максимальная ширина резки | 240 мм |
| Максимальная высота резки | 100 мм |
| Управление рабочим столом резки и подъемом лезвия при помощи пневмоцилиндра и ЧПУ | |
| Возможность выбора ручной и автоматической резки | |
| Длина резки | 6 м |
| Резка использует бесконтактный выключатель для измерения | |
| Для управления используется шкаф управления с температурным контролем. Все параметры могут быть установлены и сохранены в системе. Также имеются следующие важные функции экстренной остановки и сигнализации:
(1) перегрузка главного двигателя; (2) при вращении главного двигателя допускается максимальный крутящий момент 105% длительностью 3 минуты, затем появляется сообщение об ошибке, работа оборудования останавливается. Применяется распределительная сетевая архитектура, не только обладает функцией контроля и управления синхронизацией скорости, но и функцией самообучения, также имеет интеллектуальные функции управления. |
|
| Предохранитель низкого напряжения | ABB/Schneider |
| Реле | Idec/Omron |
| Контрактор | Siemens/Schneider |
| Воздушный выключатель | Chint/Schneider |
