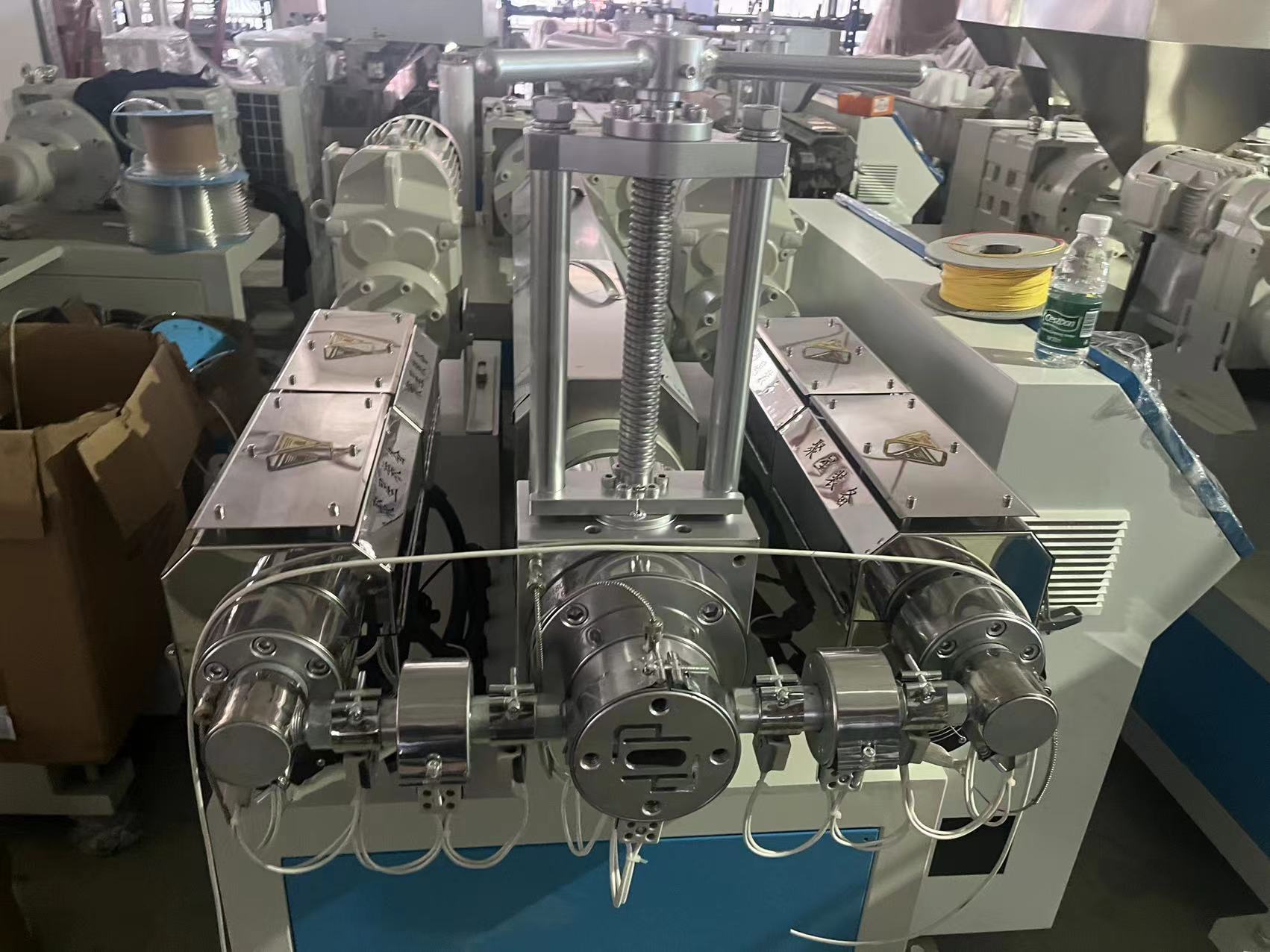

Линия по производству трехцветного искусственного ротанга
производительность 40-45кг час
Состав линии в базовой комплектации:
| 1 | Одношнековый экструдер SJ50/28 | 1 |
| 2 | Одношнековый экструдер SJ30/28 | 2 |
| 3 | Голова для экструзии | 1 |
| 4 | Ванна охлаждения | 1 |
| 5 | 4-х роликовое тянущее устройство | 1 |
| 6 | Намотчик однопостовой | 1 |

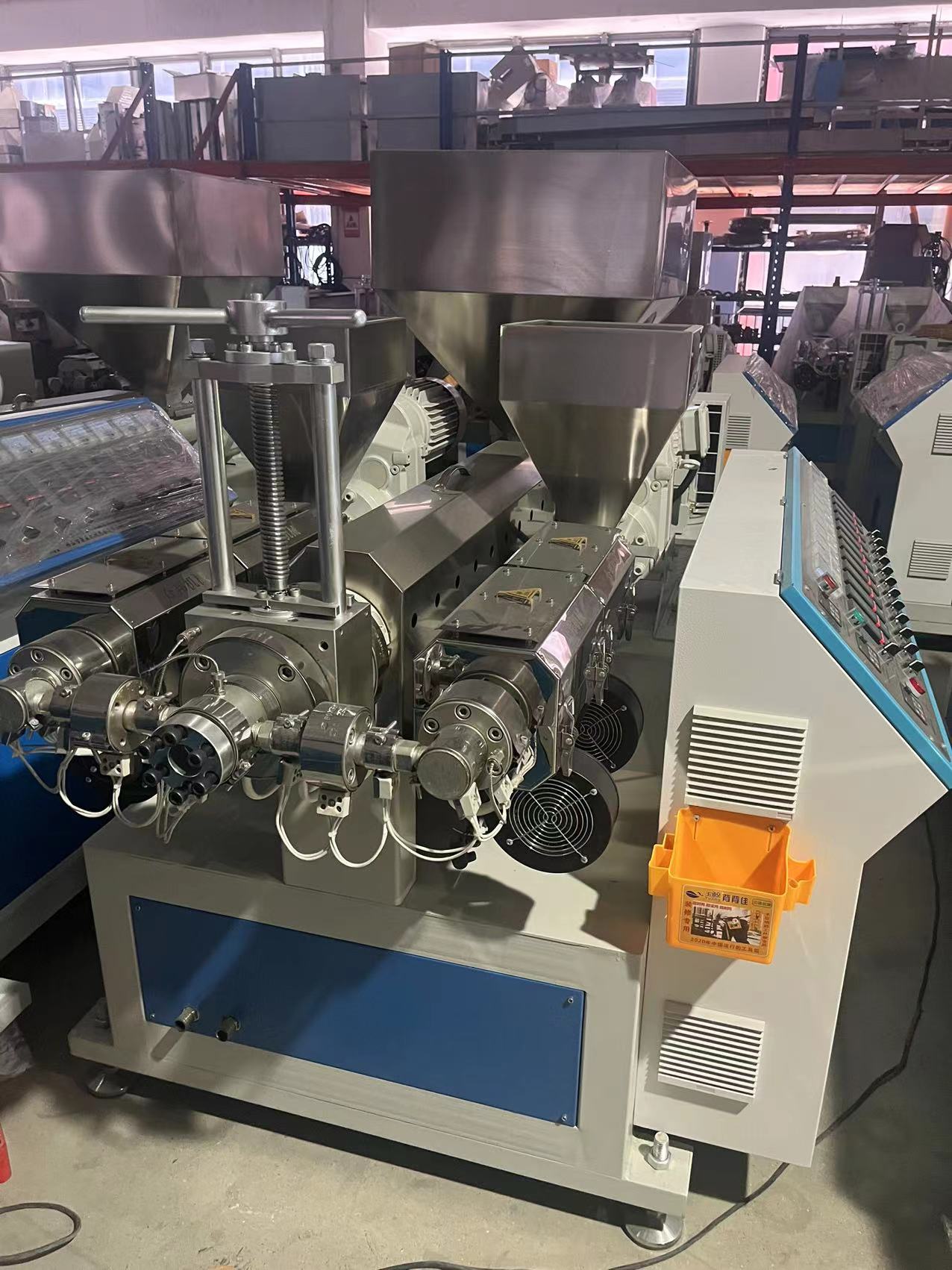

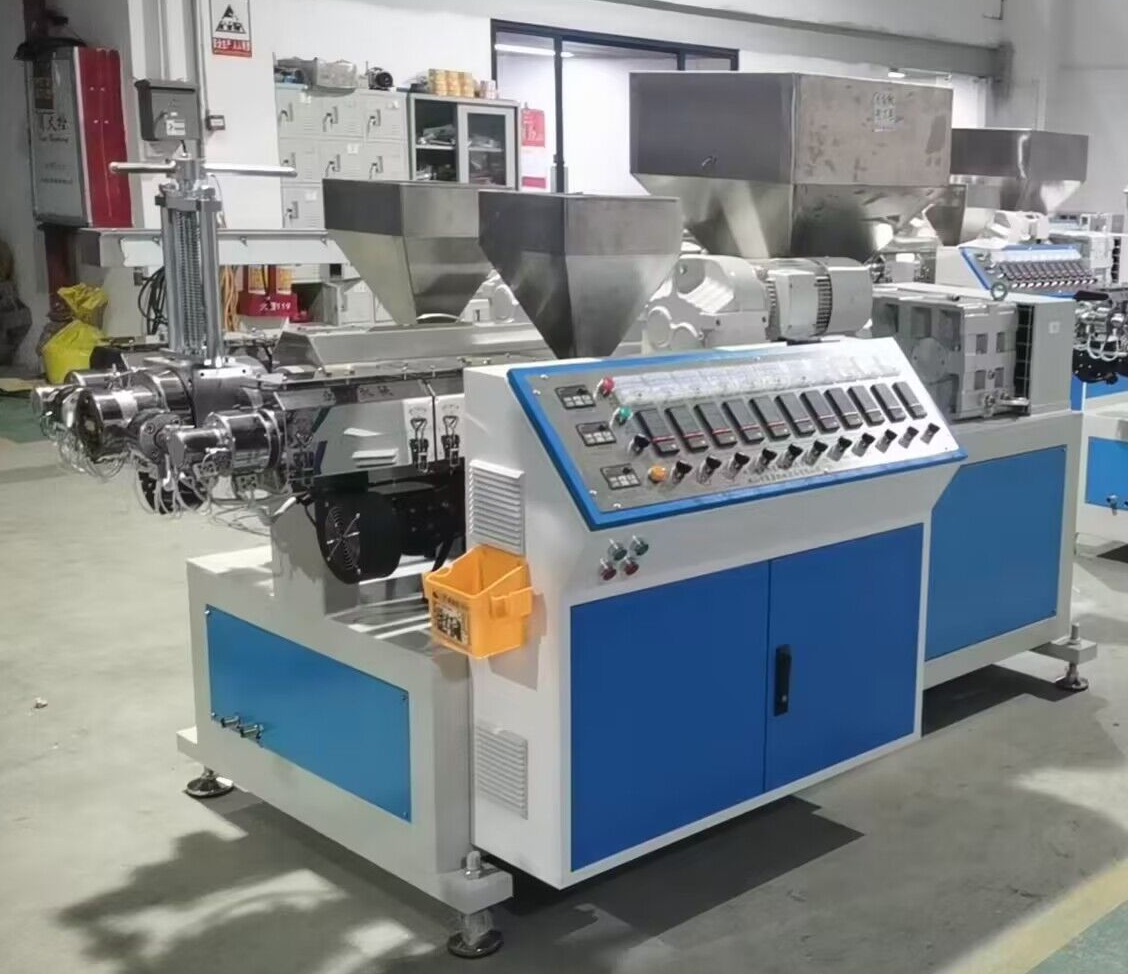

1.Одношнековый экструдер SJ50/28
|
Общее описание |
Электрические элементы | Преобразователь частоты: ABB или Delta
Контактор переменного тока: Шнайдер Воздушный выключатель: Schneider Электрическое реле: Шнайдер Регулятор температуры: RKC или Omron |
| Производительность | 15-20 кг/ч | |
| Шнековая пара | Диаметр шнека | 50 мм |
| Соотношение L/D | 28/1 | |
| Материал шнека | 38CrMoAlA, азотирован | |
| Нагреватели | Нагреватель из литого алюминия с внешней крышкой из нержавеющей стали. | |
| Зоны контроля | 7 разделов | |
| Зоны охлаждения | 4 | |
| Мощность вентиляторов | 120 Вт*4 | |
| Материал гильзы | 38CrMoAlA, азотирован | |
| Двигатель и редуктор | Мощность главного двигателя | 11 кВт переменного тока |
| Режим регулировки скорости главного двигателя | Инвертор ABB или Delta | |
| Редуктор | Твердая поверхность зубьев шестерни Низкий уровень шума
Материал шестерни: 20CrMnTi. |
2. Одношнековый экструдер SJ30/28
| Общее описание | Электрические элементы | Преобразователь частоты: ABB или Delta
Контактор переменного тока: Шнайдер Воздушный выключатель: Schneider Электрическое реле: Шнайдер Регулятор температуры: RKC или Omron |
| Производительность | 10-15 кг/ч | |
| Шнек.пара | Диам шнека | 30 мм |
| Соотношение L:D | 28/1 | |
| Материал шнека | 38CrMoAlA, азотирован | |
| Нагреватели | Нагреватель из литого алюминия с внешней крышкой из нержавеющей стали. | |
| Зоны нагрева | 4 | |
| Зоны охлаждения | 2*2 | |
| Мощность вентиляторов | 60 Вт*4 | |
| Материал гильзы | 38CrMoAlA, азотирован | |
| Двигатель и редуктор | Мощность главного двигателя | 3 кВт переменного тока |
| Режим регулировки скорости главного двигателя | Инвертор ABB или Delta | |
| Редуктор | Твердая поверхность зубьев шестерни Низкий уровень шума
Материал шестерни: 20CrMnTi. |

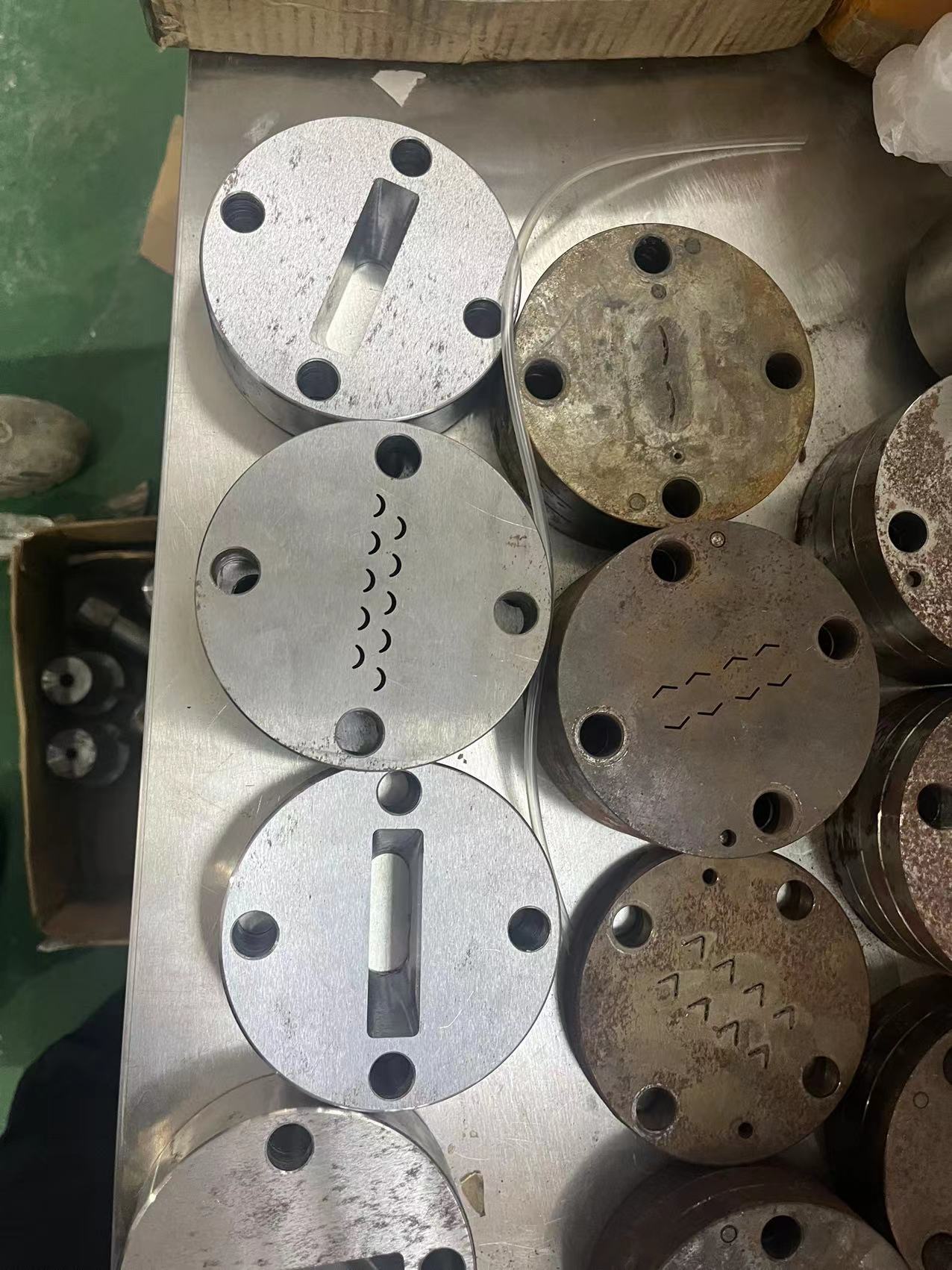

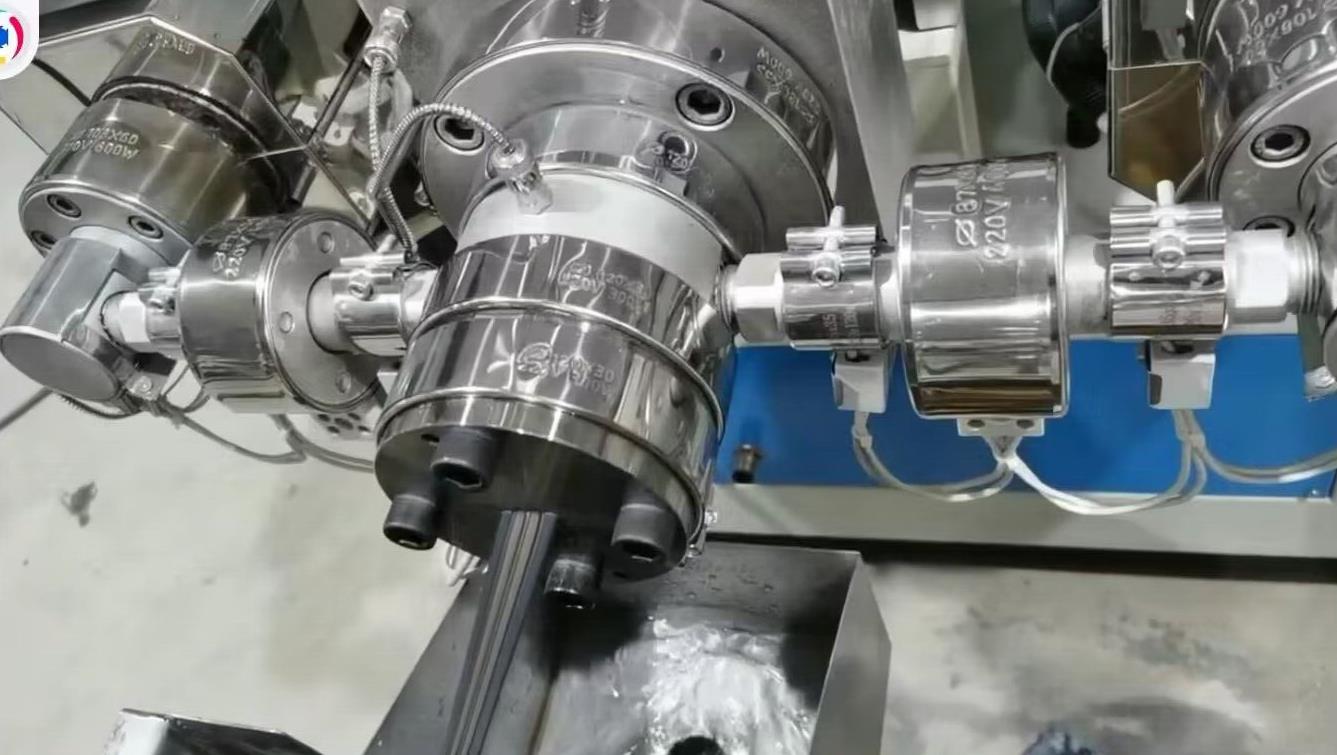

3. Голова для экструзии
| Размер | По индивидуальному заказу в соответствии с чертежами или образцами, предоставленными клиентами. |
| Количество | чертежи образцов, предоставленных заказчиками |
| Материал | S-136 H Экструзионная матрица, специальная закаленная сталь |

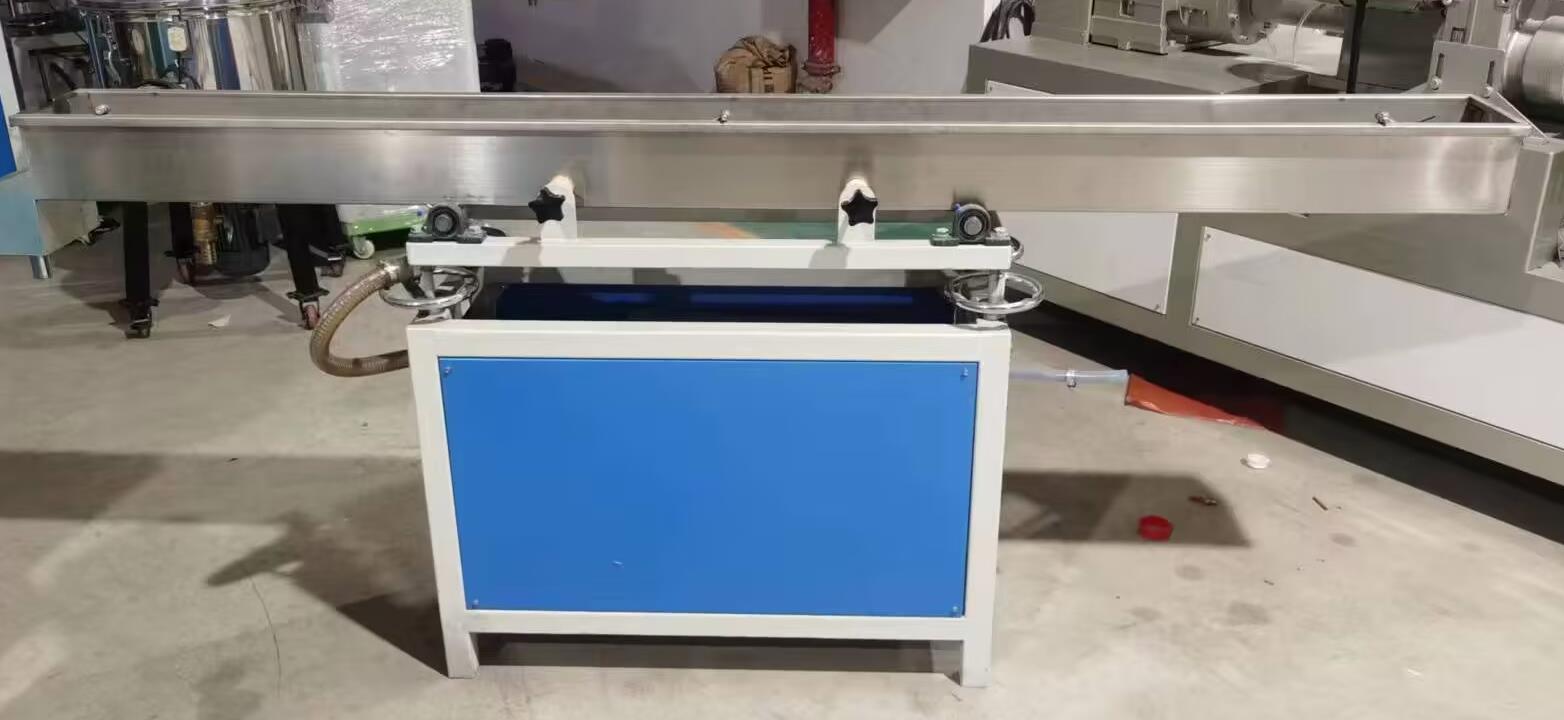

4.Ванна охлаждения
| Направляющие колеса | 5 комплектов |
| Длина ванны | 5500 мм |
| Материал ванны | нержавеющая сталь 304, толщина 1,5 мм. |
|
Сушильный рукав |
|
|
регулируемая стойка |
|

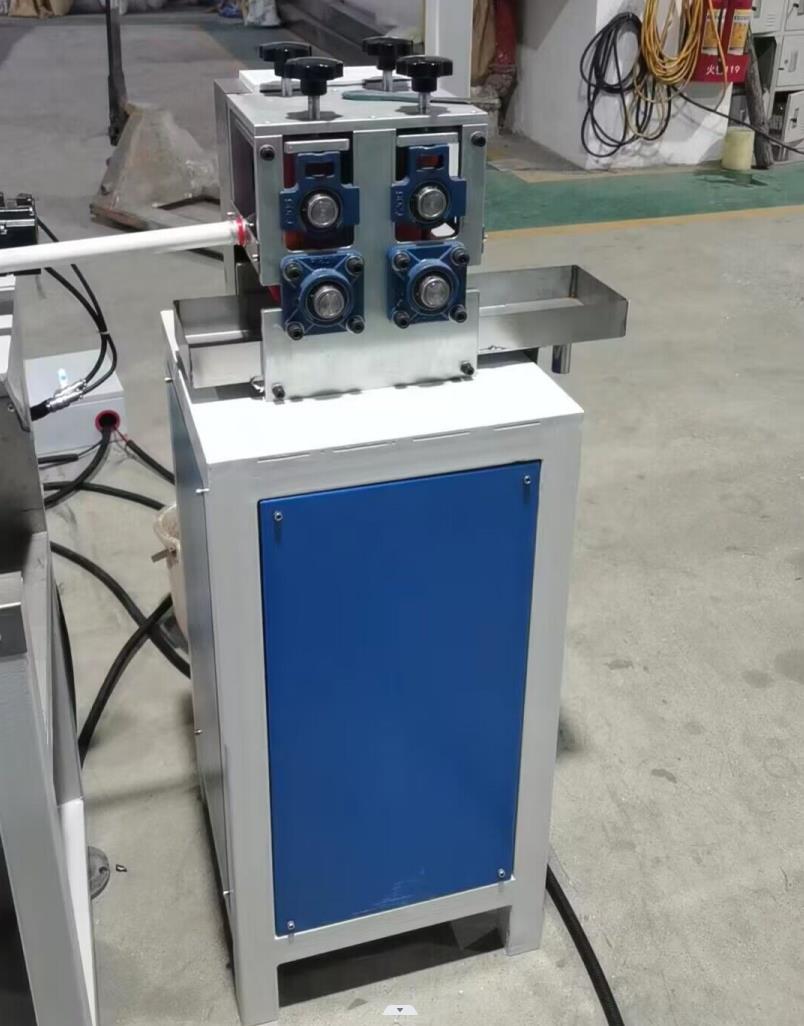

5. 4-х роликовое тянущее устройство
| Материал ролика | Износостойкий полиуретановый материал |
| Режим регулировки скорости | Частотный преобразователь |
| Скорость | 0-5 метров/мин |
| Мощность двигателя | 1,5 кВт переменного тока |

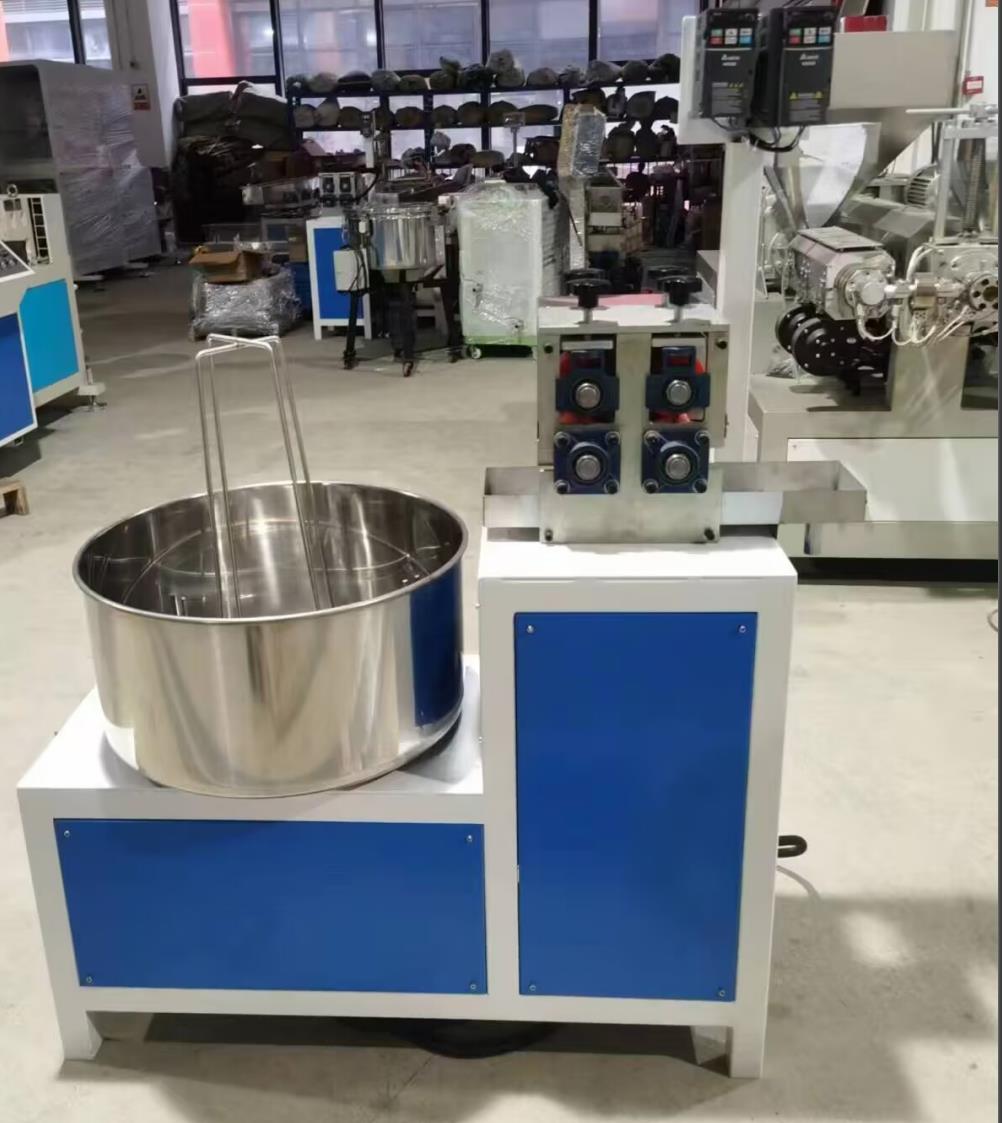

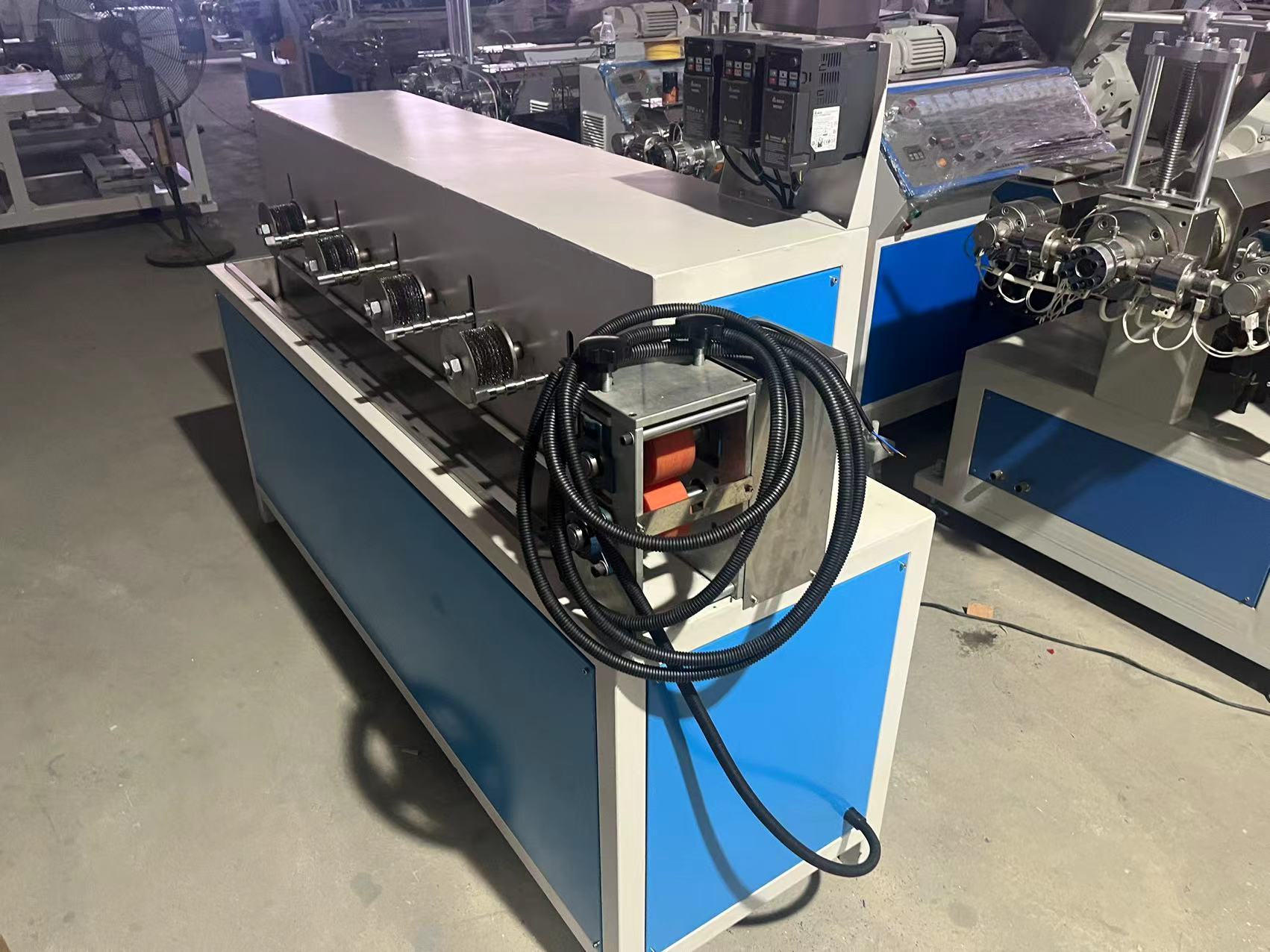

6. Намотчик однопостовой
| Счетчик метража | Со счетчиком метров |
| Скорость управления крутящим моментом двигателя | Преобразователь |
Комплект дополнительного оборудования:
- Чесальная машина (Состаривание ленты)
- Чиллер (система охлаждения,замкнутый цикл)
- Пневмозагрузчик (загрузка сырья в бункер)
- Бункер сушилка (подготовка, сушка сырья)
- Дозатор (дополнительная подача красителя)
- Двух постовой намотчик
- Дробилка (Измельчение брака)
